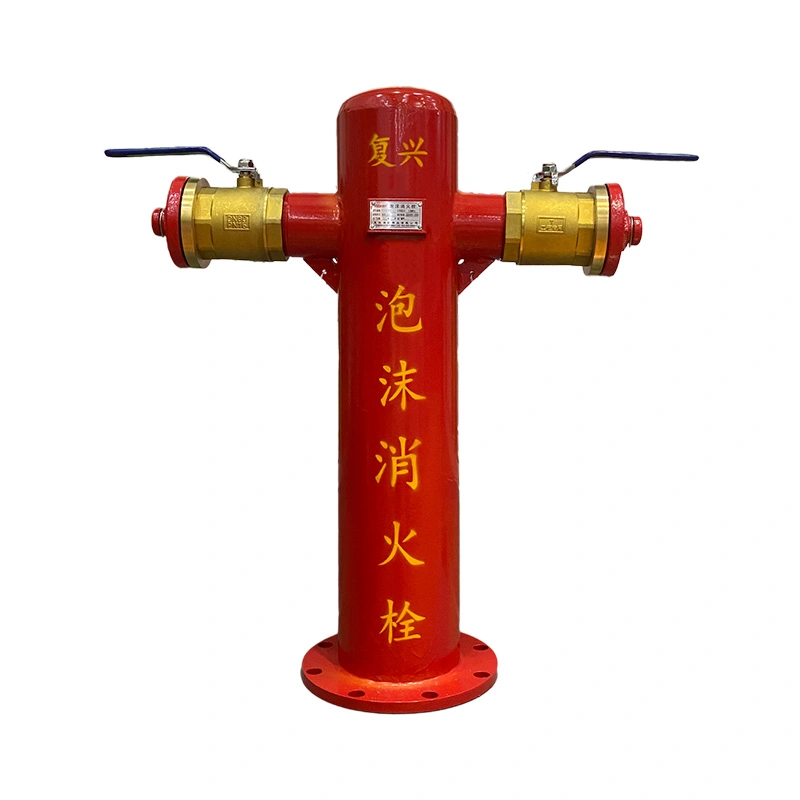

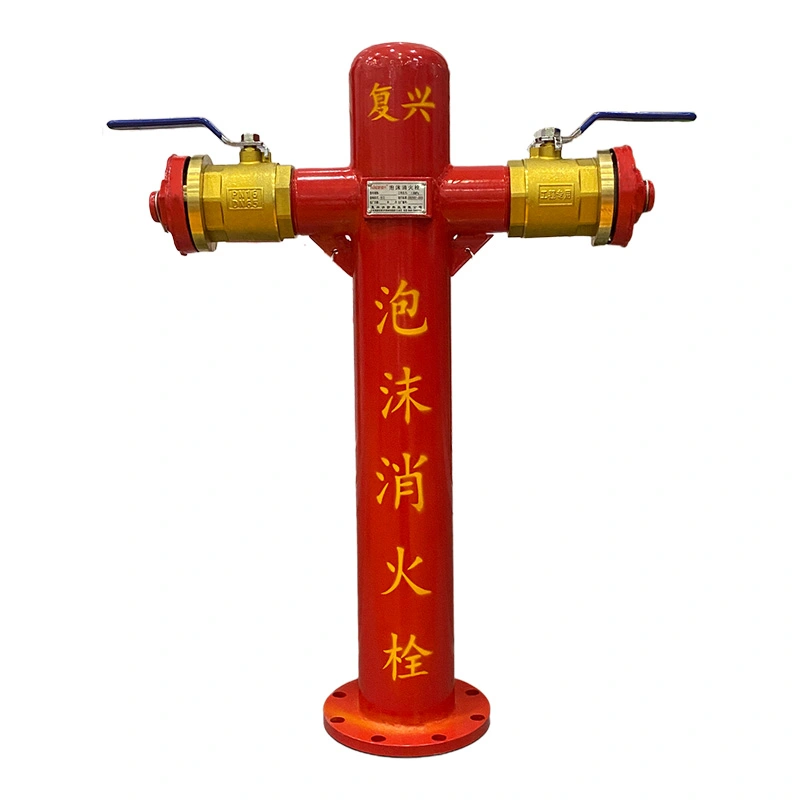

폼 소화전

폼 소화전은 주로 플랜지, 실린더, 볼 밸브 및 소화관 나사산으로 구성됩니다. FUXEON®은 밀봉을 위해 하부 밸브 플레이트를 사용하여 기존 구조를 개선합니다. 매체의 압력은 밀봉력에 기여하여 가압 작동 중에 밀봉 성능을 유지하는 데 도움이 됩니다.

콘센트 디자인

이중 방전 포트

FUXEON® 폼 소화전에는 2개의 DN65 또는 DN80 배출 포트가 있으며, 각 배출구는 개별 황동 볼 밸브로 제어됩니다. 배출구는 호환되는 소방 호스 및 하류 포말 배출 장비에 연결할 수 있습니다.

배출구가 하나만 필요한 경우 사용하지 않는 배출구의 볼 밸브를 닫을 수 있습니다. 이는 폼 용액 누출을 방지하고 작동 출구에서 필요한 흐름과 압력을 유지하는 데 도움이 됩니다.

씰링 구조

하부 밸브 플레이트는 소화전 내부의 주요 밀봉 기능을 제공합니다. 중간 압력은 밀봉력에 기여하여 가압 폼 용액 전달을 위한 간단한 구조를 제공합니다.

기술 데이터

주요사양

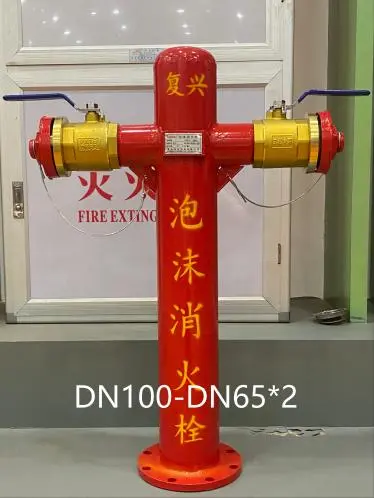

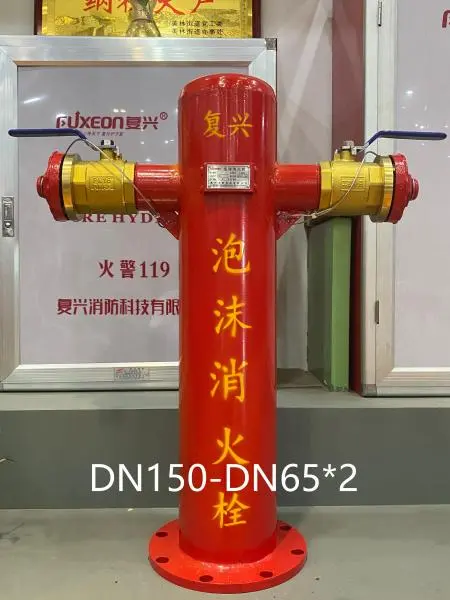

사용 가능한 구성에는 DN65 또는 DN80 배출구가 있는 DN100 및 DN150 흡입구 연결이 포함됩니다. 배관 직경, 연결된 소방 장비, 소요 유량, 시스템 설계에 따라 적절한 모델을 선택해야 합니다.

장비 연결

호스 및 폼 장비

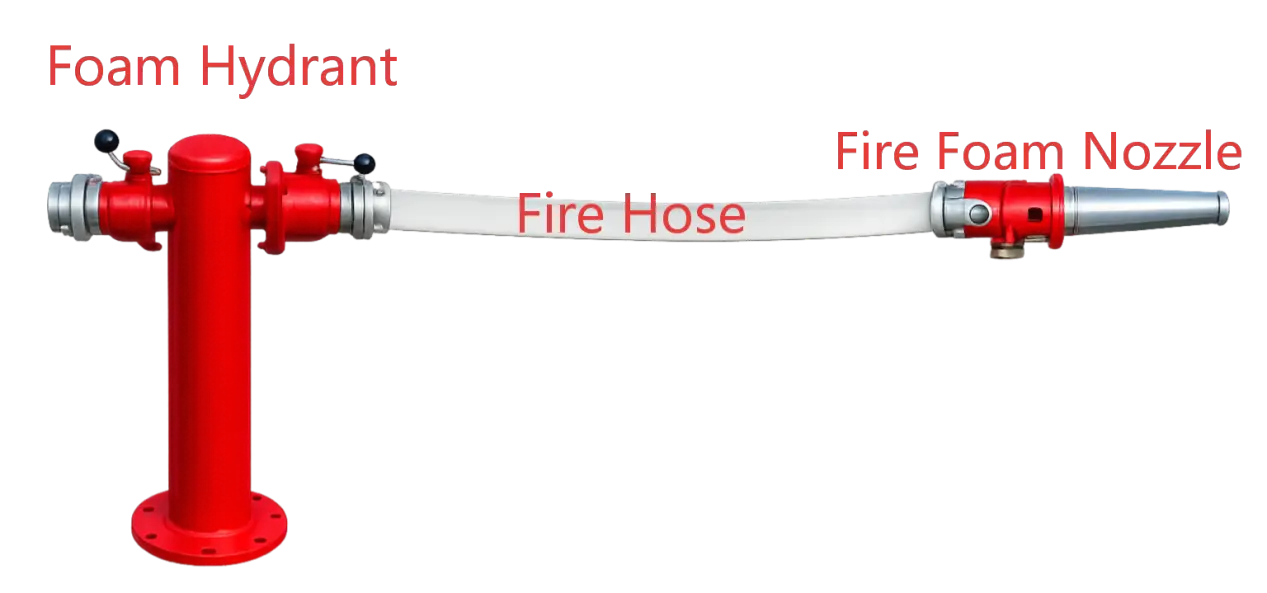

소화전은 호환되는 소방 호스를 연결하기 위한 2개의 DN65 또는 DN80 콘센트를 제공합니다. 수동 포말 배출을 위해 호스를 포말 건에 연결하거나 시스템 설계에 따라 적합한 호스 또는 배관 조립체를 통해 포말 모니터에 연결할 수 있습니다.

연결 크기와 커플링은 선택한 폼 건, 폼 모니터, 호스 및 작동 압력과 일치해야 합니다. 배출구를 하나만 사용할 경우 두 번째 볼 밸브를 닫아 포액 누출을 방지하고 작동 배출구에서 필요한 유량과 압력을 유지할 수 있습니다.

재료 및 식별

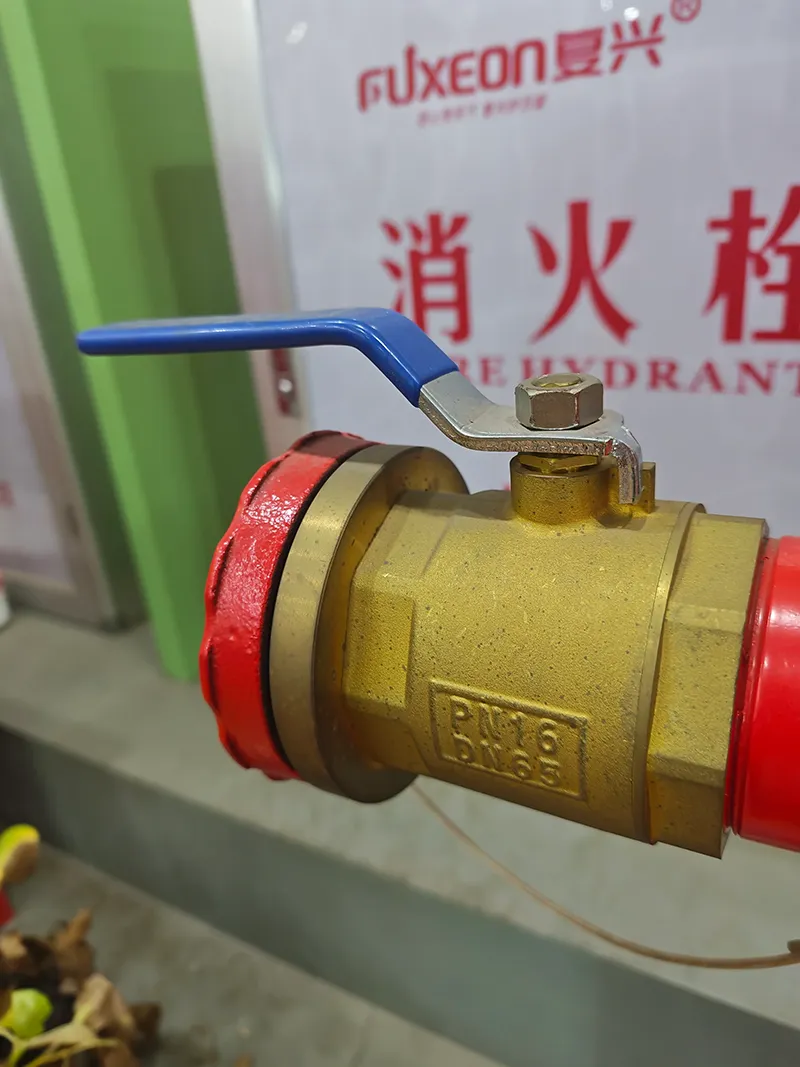

황동 볼 밸브

FUXEON®은 황동 볼 밸브를 호스 연결 제어 장치로 사용합니다. 황동은 작동 환경에 맞는 내식성과 기계적 강도를 제공하며 각 토출 포트가 독립적으로 작동할 수 있도록 해줍니다.

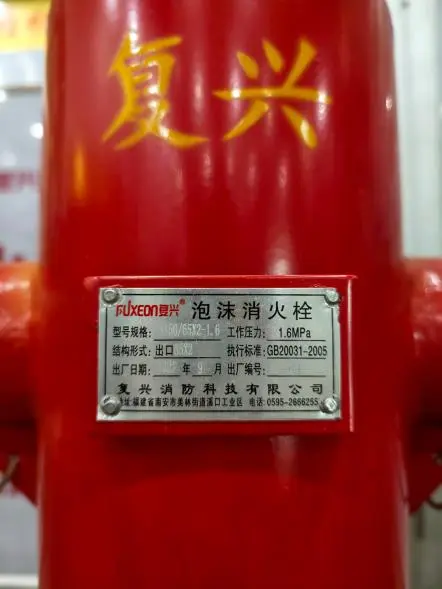

제품 라벨

FUXEON®이 생산하는 각 소화전에는 생산 정보가 포함된 전용 제품 식별 라벨이 있습니다. 라벨을 통해 사용자는 생산 날짜와 해당 제품 표준을 식별할 수 있으며 설치 및 유지 관리 중 추적성을 지원합니다.

설치

파이프라인 배열

폼 시스템에서는 시스템 설계에 따라 고정식 폼 저장 탱크를 사용해야 합니다. 폼 소화전은 방화 제방의 외부 가장자리를 따라 균등하게 배치해야 하며, 제공된 설치 요구 사항에 따라 폼 소화전 사이의 간격은 60미터를 초과하지 않아야 합니다.

최종 레이아웃에서는 보호 구역, 폼 파이프라인 배열, 호스 접근, 소방 작업 요구 사항 및 적용 가능한 화재 방지 규정을 고려해야 합니다.

작동 방식

소방 중에 호스를 필요한 배출구에 연결하고 해당 황동 볼 밸브를 열어 폼 혼합물을 방출합니다.

배출구가 하나만 필요한 경우 다른 배출구의 밸브는 닫힌 상태로 유지되어야 합니다. 이는 불필요한 포말 용액 배출을 방지하고 작동 배출구를 통해 사용 가능한 흐름을 유지하는 데 도움이 됩니다.

응용

산업 화재 예방

소화전은 고정 파이프라인에서 호스 연결 또는 고정 배출 장비로 폼 솔루션을 전달해야 하는 폼 기반 화재 진압 시스템용으로 설계되었습니다.

일반적인 응용 분야에는 석유화학 기업, 정유소, 석유 저장 시설, 항공기 격납고 및 가연성 액체 화재 방지를 위해 거품 소화 시스템이 필요한 기타 산업 분야가 포함됩니다.

품질 관리

제품 테스트

FUXEON® 제품은 공급 전에 품질과 작동 성능을 검증하기 위해 테스트를 거칩니다. 소화전에는 정의된 입구 및 출구 구성과 전용 식별 라벨이 제공되어 제품 선택 및 추적성을 지원합니다.

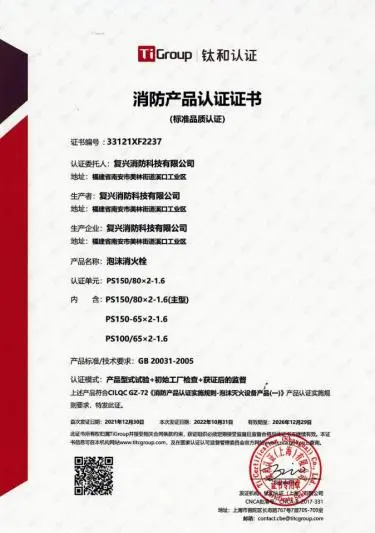

제품에는 타사 TI 그룹 테스트 기관에서 발행한 인증서가 있어 제품 품질 검증을 위한 지원 문서를 제공합니다.

관리 시스템

FUXEON®은 GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 및 GB/T 27922-2011을 포함한 인증된 관리 시스템에 따라 운영됩니다.

선택 가이드

연결 크기

입구 크기는 포말 혼합 파이프라인과 일치해야 하며 출구 크기는 연결된 소방 호스 또는 포말 배출 장비와 일치해야 합니다. FUXEON®은 DN65 또는 DN80 배출구 옵션과 함께 DN100 및 DN150 흡입구 구성을 제공합니다.

아울렛 운영

두 콘센트는 서로 다른 소방 구성을 허용합니다. 시스템 설계상 동시 배출이 필요한 경우 두 가지 모두 사용할 수 있으며, 단일 호스나 배출 장치만 작동하는 경우 배출구 하나를 닫은 상태로 유지할 수 있습니다.

FAQ

주요 기능은 무엇입니까?

폼 소화전은 폼 혼합 파이프라인에 설치되어 호스, 폼건, 폼 모니터 등 연결된 소방 장비에 폼 솔루션을 제공합니다.

어떤 장비에 연결할 수 있나요?

콘센트는 호환되는 소방 호스에 연결할 수 있습니다. 이 호스는 수동 작동을 위해 폼건에 연결되거나 적절한 연결 어셈블리를 통해 폼 모니터에 연결될 수 있습니다.

콘센트는 하나만 사용할 수 있나요?

예. 배출구가 하나만 필요한 경우 사용하지 않는 배출구의 볼 밸브를 닫아 포말 용액 누출을 방지하고 필요한 유량과 압력을 유지하는 데 도움을 줄 수 있습니다.

정격 압력이란 무엇입니까?

나열된 PS100-65×2, PS150-65×2 및 PS150-80×2 모델의 공칭 압력은 1.6MPa입니다.

사용 가능한 입구 크기는 무엇입니까?

나열된 모델은 DN65 또는 DN80 이중 배출 콘센트와 함께 DN100 또는 DN150 흡입구 연결을 사용합니다.

최대 소화전 간격은 얼마입니까?

제공된 설치 요구 사항에 따라 폼 소화전은 방화 제방의 외부 가장자리를 따라 균등하게 배치되어야 하며 간격은 60m를 초과할 수 없습니다. 최종 배치는 해당 프로젝트 설계 및 화재 방지 규정을 따라야 합니다.

제품 추적이 가능한가요?

예. FUXEON® 제품에는 생산 날짜 및 해당 표준을 포함한 생산 정보가 포함된 전용 식별 라벨이 제공됩니다.
