"소방 호스 릴"에 대한 새로운 표준 GB15090-2026

1. 외관 품질

(1) 매뉴얼의 표면소방 호스릴은 내식성을 위해 처리되어야 합니다. 페인트층은 균일해야 하며 흠집이 없어야 합니다. 용접은 매끄럽고 균일해야 하며, 용접이 견고하고 흠집 등이 있어야 합니다.

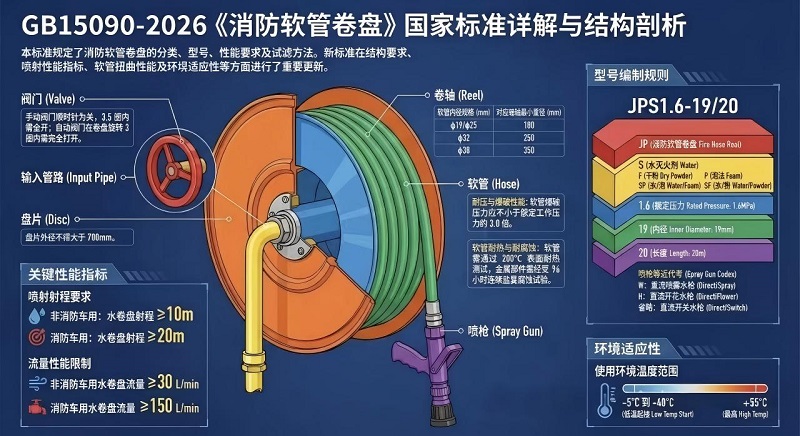

2. 구조적 요구사항

(1) 스윙형 소방 호스 릴은 디스크 직경이 700mm를 초과하지 않는 두 개의 디스크로 구성되어야 합니다. 3/4"소방 호스내경이 Φ19,1"인 릴 내경이 Φ25이고 스풀 직경이 180mm 이상이어야 합니다. 내경이 Φ32인 호스 파이프의 경우 스풀 직경이 250mm 이상이어야 합니다. 내경이 Φ38인 호스 파이프의 경우 스풀 직경이 350mm 이상이어야 합니다.

(2) 볼 밸브는 GB/T13927의 규정을 준수해야 합니다. 황동 볼 밸브의 개폐 방향은 명확하게 표시되어야 합니다. 시계방향은 닫힙니다. 게이트 밸브나 스톱 밸브를 사용하는 경우 핸드휠을 3.5바퀴 돌리면 완전히 열려야 합니다. 자동 흡입 밸브를 사용할 때는 열림 방향과 닫힘 방향을 명확하게 표시해야 합니다. 자동흡입밸브는 수동스윙식 소방호스릴을 3회전 이내에 완전히 열어야 한다.

(3) 호스파이프와 릴의 연결은 감을 때 연결부 근처의 파이프가 편평하지 않도록 하여야 한다.

3. 호스릴의 어느 부분이나 연결부에 누수가 없어야 하며, 호스와 릴에 심한 변형이 없어야 합니다.

4. PVC 호스 릴을 회전시키기 위한 시동 토크는 20 N·m를 초과해서는 안 됩니다.

5. 황동 스프레이 화재 노즐에는 스위치가 있어야 합니다. "켜기" 및 "끄기" 전환 기능은 단일 작업으로 완료되어야 합니다.

6. 호스 표면은 손상, 긁힘 또는 국부적인 돌출 없이 매끄러워야 합니다. 인쇄는 명확하고 완전해야 하며 소방 호스 릴의 작동 압력, 내부 직경, 제조업체 이름 또는 상표가 포함되어야 합니다.

7. 올바른 사용방법과 정기점검 요구사항을 눈에 보이는 곳에 텍스트와 그래픽으로 명확하게 표시해야 합니다.


8. 설치 요구 사항

a) 비소방차용 호스릴을 소화전 캐비닛에 넣을 경우, 소화전 후 호스파이프를 어느 방향으로든 자유롭게 빼낼 수 있도록 충분한 공간을 확보해야 합니다.소방 호스릴 캐비닛이 열립니다. 습한 환경에서 사용되는 이중 도어 호스 릴 캐비닛은 방습 및 환기 조치를 취해야 합니다.

b) 스테인레스 스틸 호스 릴 캐비닛에 게이트 밸브를 사용하는 경우 열릴 수 있도록 핸드휠 주위에 충분한 공간을 남겨 두어야 합니다.
