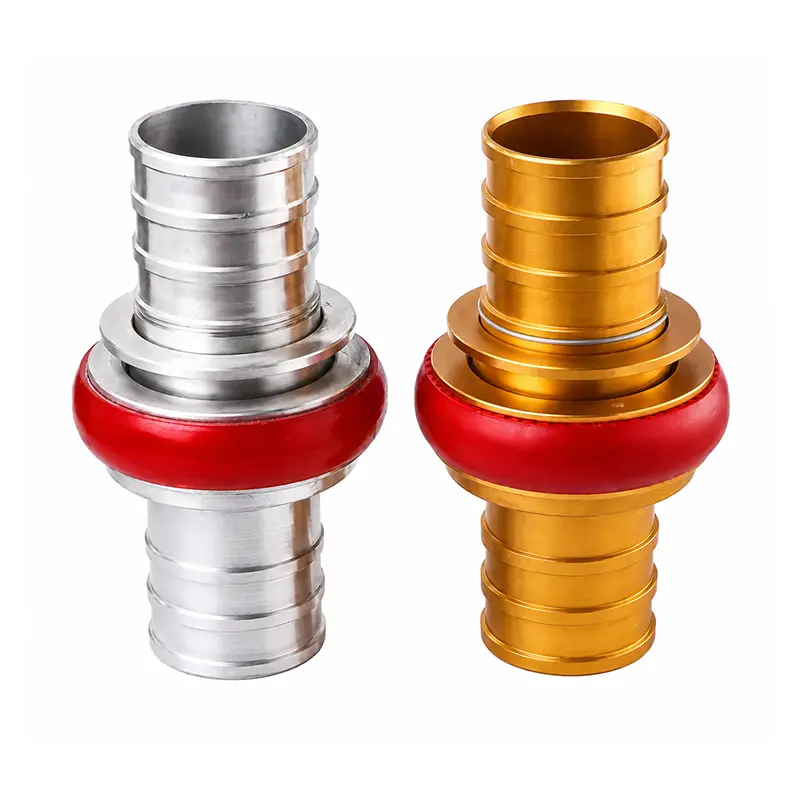

JIS 마치노 커플링

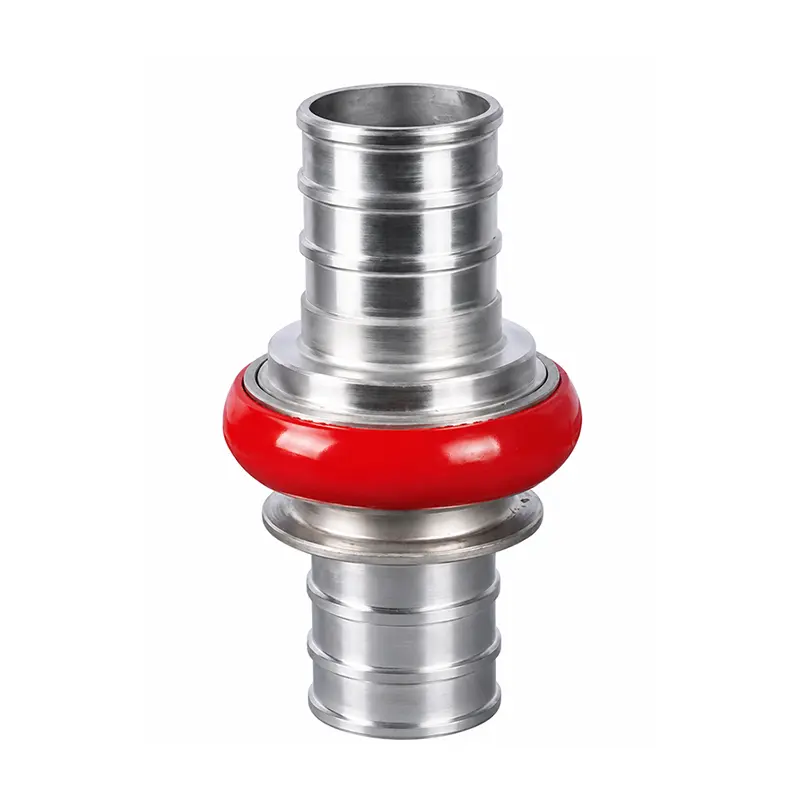

FUXEON® JIS Machino 커플링은 소방 호스, 소방차, 랜딩 밸브, 소화전 및 노즐을 연결하기 위해 설계된 빠른 연결 구성 요소입니다. 내부 슬라이더와 슬롯 잠금 구조를 사용하여 기존 스레드 인터페이스에서 요구되는 여러 회전 없이 빠른 연결을 제공합니다.

    그만큼JIS 마치노 커플링일반적으로 DN40, DN50 및 DN65 크기로 제공되며 프로젝트 요구 사항에 따라 추가 크기도 제공됩니다. 푸시형 연결을 통해 작업자는 연결 및 연결 해제가 가능합니다.소방 호스이는 연결 시간이 중요한 소방 작업 중에 특히 유용합니다.

    FUXEON® 제품은 GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 및 GB/T 27922-2011을 포함한 인증된 관리 시스템에 따라 제조됩니다.인증 보기.

    연결 구조 및 메커니즘

    기계 소방 호스 커플링은 정밀 내부 스프링을 사용하여 암수 구성 요소가 연결된 후 슬라이더를 결합 슬롯으로 밀어 넣습니다. 이 기계적 잠금 구조는 작동 중에 조인트를 보호하고, 프리미엄 고무 씰링 링은 연결된 구성 요소 사이에 누출 방지 씰을 제공합니다.

    1

    남성 끝 삽입

    통신수는 일치하는 암 연결 (예:소화전또는화재 노즐) 잠금 장치가 단단히 고정될 때까지.

    2

    자동 잠금 및 밀봉

    내부 스프링 장착 슬라이더가 슬롯에 고정됩니다. 다단계 미끄럼 방지 구조는 적절한 결합을 유지하고 고무 링은 견고한 밀봉을 보장합니다.

    3

    빠른 연결 해제

    연결을 끊으려면 수측의 링 메커니즘을 눌러 내부 슬라이더를 집어넣으면 됩니다. 스레드 인터페이스를 회전하지 않고도 연결이 즉시 분리됩니다.

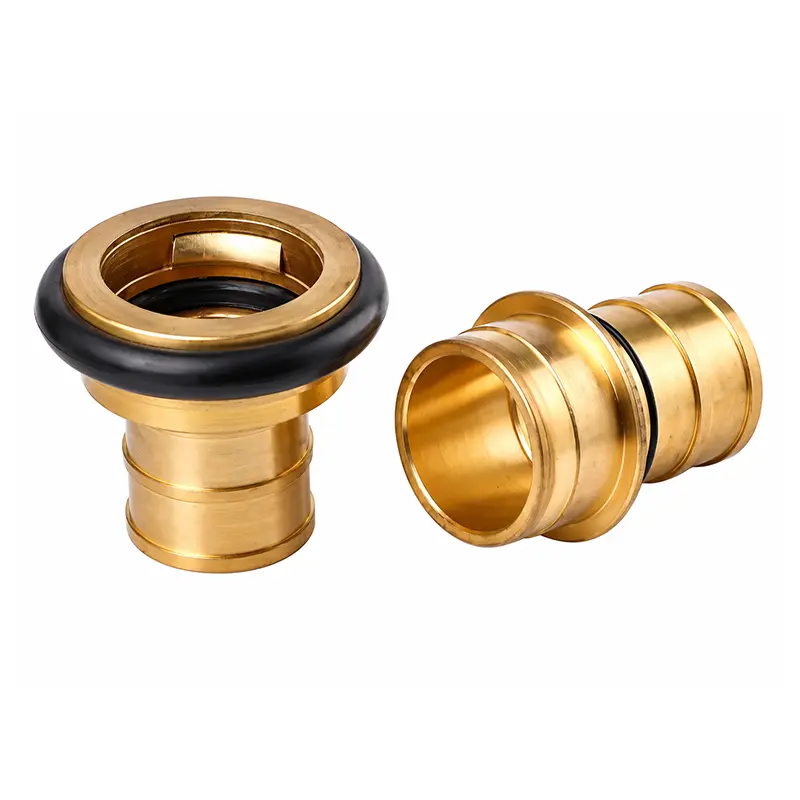

    JIS Machino Coupling Structure


    Machino Coupling Quick Connection


    기술 데이터

    매개변수 사양
    기준 JIS B 9911
    크기 1 1/2", 2", 2.5", 3"; 요청 시 다른 크기 제공 가능
    일반적인 공칭 크기 DN40, DN50, DN65
    작동 압력 16바
    작동 매체 물, 거품 혼합물
    재료 황동, 알루미늄, 스테인레스 스틸
    씰링 링 고무
    캐스팅 방식 다이캐스팅, 중력주조, 단조
    표면 처리 진동 연삭, 아노다이징
    연결 유형 빠른 푸시형 연결

    재료 선택 가이드

    FUXEON® JIS Machino 커플링은 황동, 알루미늄 및 스테인리스강으로 제공됩니다. 재료 선택은 커넥터 무게, 기계적 강도, 내식성, 서비스 환경 및 조달 비용에 영향을 미칩니다.

    놋쇠
    • 일반적인 밀도~8.4~8.7g/cm³
    • 인장강도~300~550MPa
    • 무게무거운
    • 부식 해상도.좋은
    • 비용중간~높음
    • 애플리케이션일반소방
    알루미늄 합금
    • 일반적인 밀도~2.7~2.8g/cm³
    • 인장강도~150~310MPa
    • 무게경량
    • 부식 해상도.좋은
    • 비용중간
    • 애플리케이션휴대용 장비
    스테인레스 스틸
    • 일반적인 밀도~7.9~8.0g/cm³
    • 인장강도~500~600MPa
    • 무게무거운
    • 부식 해상도.훌륭한
    • 비용높은
    • 애플리케이션부식성 환경

    제조 및 품질 검증

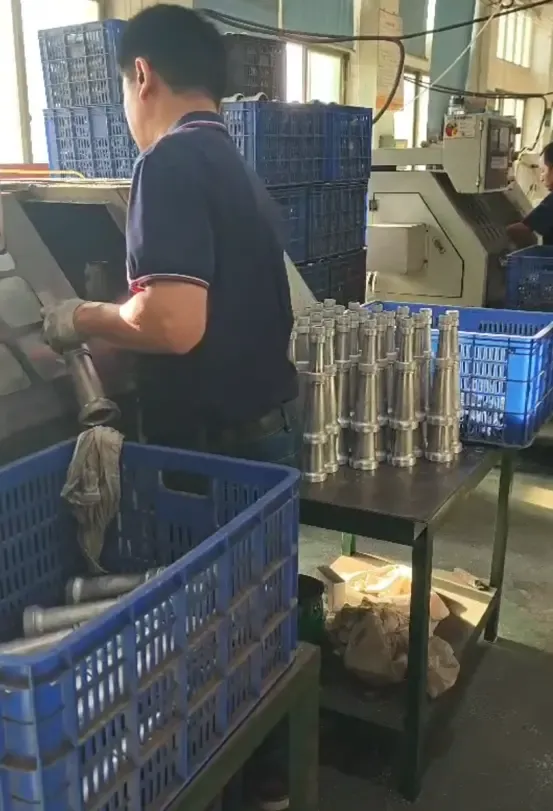

    FUXEON®은 자체 소방 호스 커넥터 제조 공장을 운영하여 대리점이나 유통업체에 의존하지 않고 주문 요구 사항에 따라 생산 일정을 조정할 수 있습니다. 제조 공정은 다이 캐스팅, 중력 주조 및 단조를 지원하므로 응용 분야 요구 사항에 따라 다양한 재료, 크기 및 구조 구성을 생산할 수 있습니다.

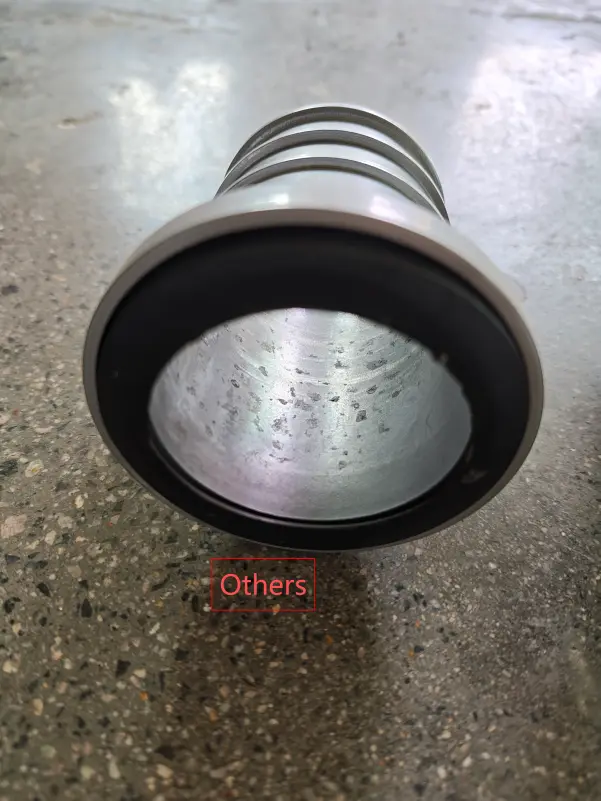

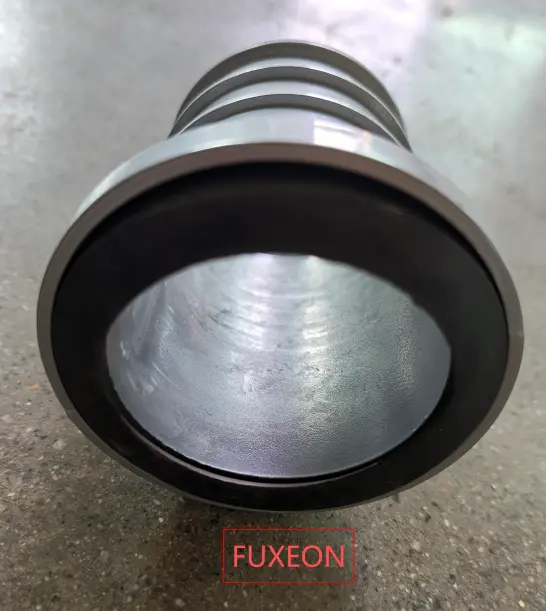

    FUXEON® 소방 호스 커넥터의 내벽은 매끄러운 내부 표면을 제공하도록 가공되었습니다. 적절한 표면 마감은 오염 물질이 남아 있거나 국부적인 부식 지점을 생성할 수 있는 거친 부분을 줄이는 데 도움이 됩니다. 맞춤형 프로젝트의 경우 FUXEON®은 고객 도면이나 기술 요구 사항에 따라 특수 크기 및 비표준 구조에 대한 OEM/ODM 서비스를 지원합니다.

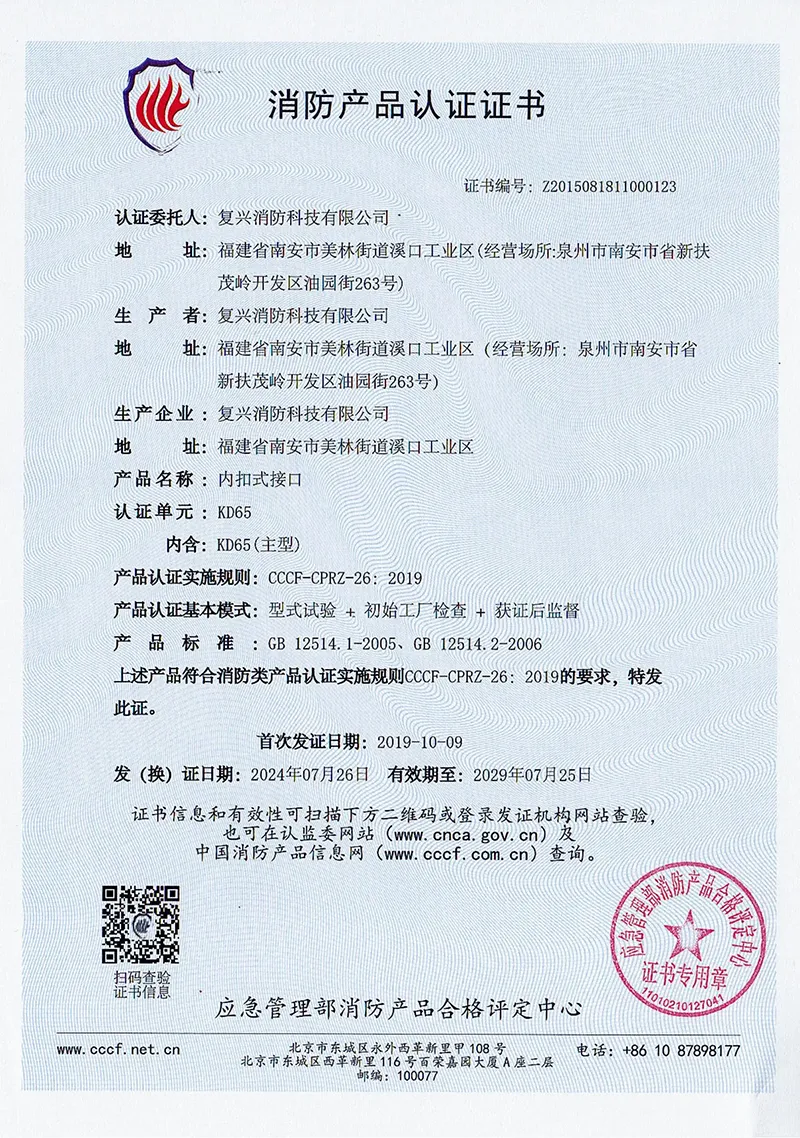

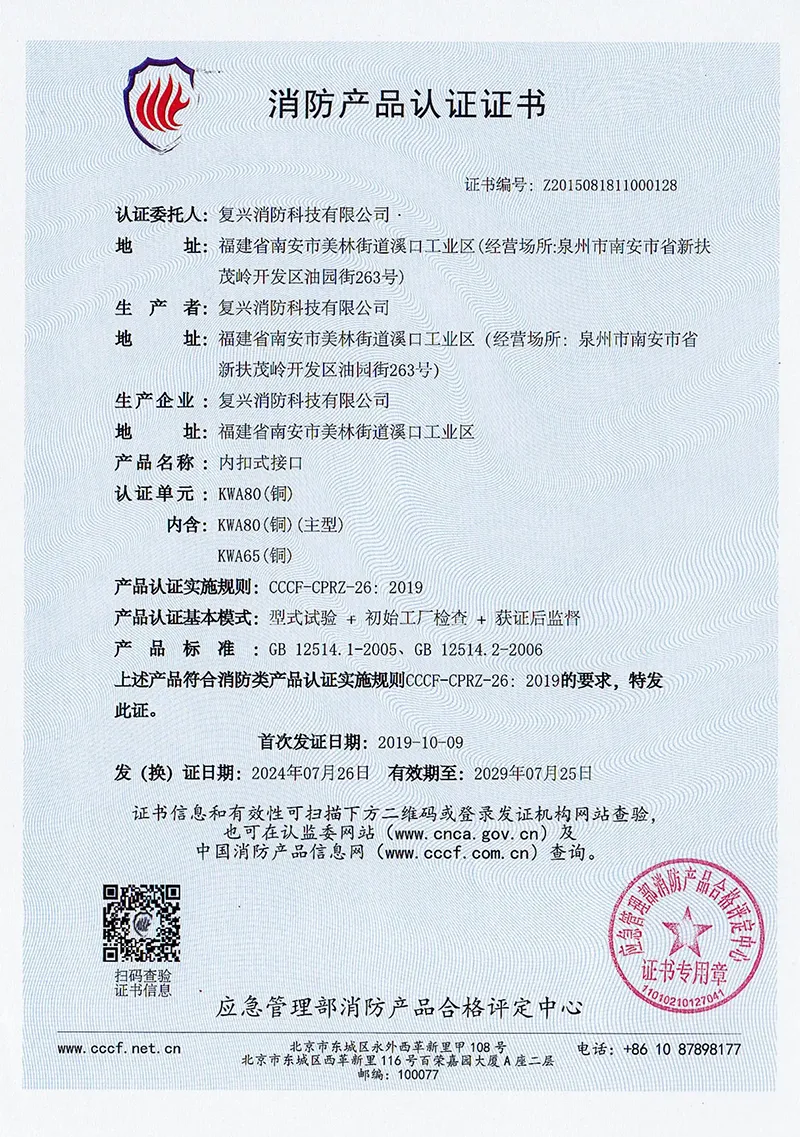

    FUXEON®소방 호스 커플 링중국 응급관리부의 인증을 받았으며 기계적 성능, 밀봉 성능, 연결 신뢰성 및 재료 내구성을 포괄하는 테스트를 거쳤습니다.

    JIS Machino Coupling Production Machino Coupling Manufacturing

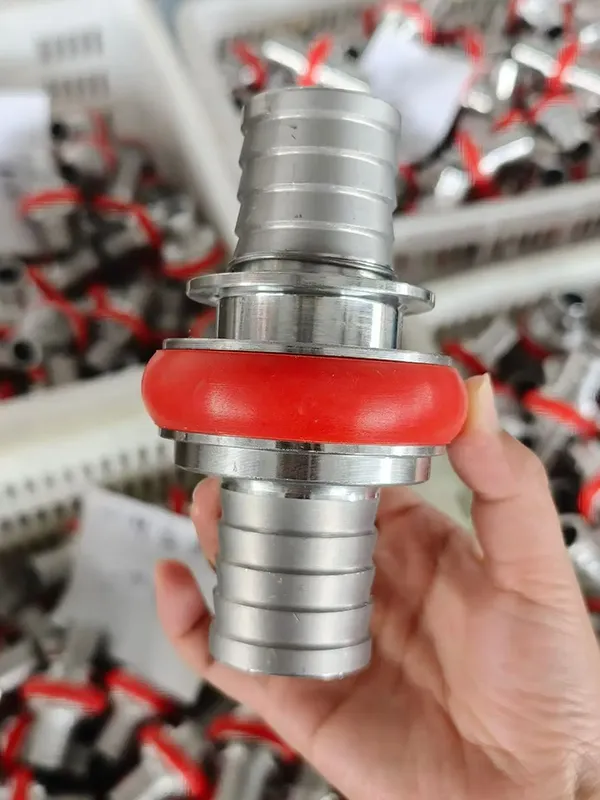

    JIS Machino Coupling Quality Test Fire Hose Coupling Inspection

    응용

    JIS 마치노 커플링은 소방 호스를 호환되는 소화전, 랜딩 밸브, 소방차 및 노즐과 연결할 수 있습니다. 빠른 연결 구조는 호스를 효율적으로 연결하거나 교체해야 하는 소방 시스템에 적합합니다. 이 커플링은 호환 가능한 호스 연결과 신속한 수동 작동이 필요한 농업 관개, 건설 현장 및 해양 안전 응용 분야에도 사용할 수 있습니다.

    JIS Machino Coupling Application

    자주 묻는 질문

    마치노 커플링이란 무엇입니까?

    Machino 커플링은 소방 및 기타 유체 이송 분야에 일반적으로 사용되는 빠른 연결 호스 커넥터입니다. 나사산 연결에만 의존하는 대신 기계적 잠금 구조를 사용합니다.

    어떻게 연결하고 연결을 끊나요?

    수형 끝이 일치하는 암형 연결부에 삽입되어 내부 스프링 장착 슬라이더가 슬롯에 맞물릴 수 있습니다. 분리하려면 수측의 링 메커니즘을 눌러 슬라이더를 해제한 다음 구성 요소를 분리합니다.

    어떤 크기와 재질을 사용할 수 있나요?

    일반적인 공칭 크기에는 DN40, DN50 및 DN65(1 1/2"~3")가 포함되며 요청 시 다른 크기도 제공됩니다. 작업 환경에 따라 황동, 알루미늄, 스테인레스 스틸 옵션을 제공합니다.

    내 프로젝트에 맞게 사용자 정의할 수 있나요?

    예. FUXEON®은 특수한 크기와 불규칙한 구조에 대한 OEM/ODM 맞춤화를 지원합니다. 당사 엔지니어링 팀이 평가할 수 있도록 도면, 치수, 재료 요구 사항 또는 적용 정보를 제공할 수 있습니다.

    Machino 커플링은 폼 혼합물과 호환됩니까?

    예. 표준 고무 밀봉 링과 내부 재료는 물과 폼 혼합물 모두와 호환됩니다. 이는 폼 기반 소방 시스템에 매우 적합합니다.

    표준 작동 압력은 무엇입니까?

    JIS Machino 커플링의 표준 작동 압력은 16bar(1.6MPa)입니다. 호스와 연결된 장비의 압력 등급이 이 사양과 일치하는지 확인하십시오.

    누출을 어떻게 방지합니까?

    우리는 고품질의 내마모성 고무 씰링 링을 사용합니다. 내부 스프링 장착 슬라이더는 균일한 기계적 잠금을 보장하여 고압에서 커플링이 이동하거나 풀리는 것을 방지합니다.

    누출을 방지하기 위해 커플 링을 유지하는 방법은 무엇입니까?

    고무 밀봉 링의 마모나 균열 여부를 정기적으로 검사하고 필요한 경우 교체하십시오. 내부 잠금 장치에 모래, 먼지, 잔해물이 없도록 유지하십시오. 소량의 실리콘 그리스를 바르면 씰의 수명을 연장할 수 있습니다.

    Machino 커플링과 Storz 커플링의 차이점은 무엇입니까?

    마치노 커플링은 내부 잠금 메커니즘을 갖춘 푸시형 연결을 사용하므로 빠르고 쉽게 작동할 수 있습니다. Storz 커플링은 대칭형 갈고리형 잠금 설계를 사용합니다. 선택은 해당 지역의 소방 표준과 기존 장비에 따라 달라집니다.

    리드타임과 MOQ는 무엇입니까?

    표준 크기(DN40, DN50, DN65)의 경우 소규모 배치 주문은 일반적으로 15일 이내에 생산됩니다. 우리의 MOQ는 샘플 평가를 위해 1개부터 시작하여 유연합니다. OEM/ODM 요청의 경우 리드타임은 맞춤화 세부사항에 따라 달라집니다.
