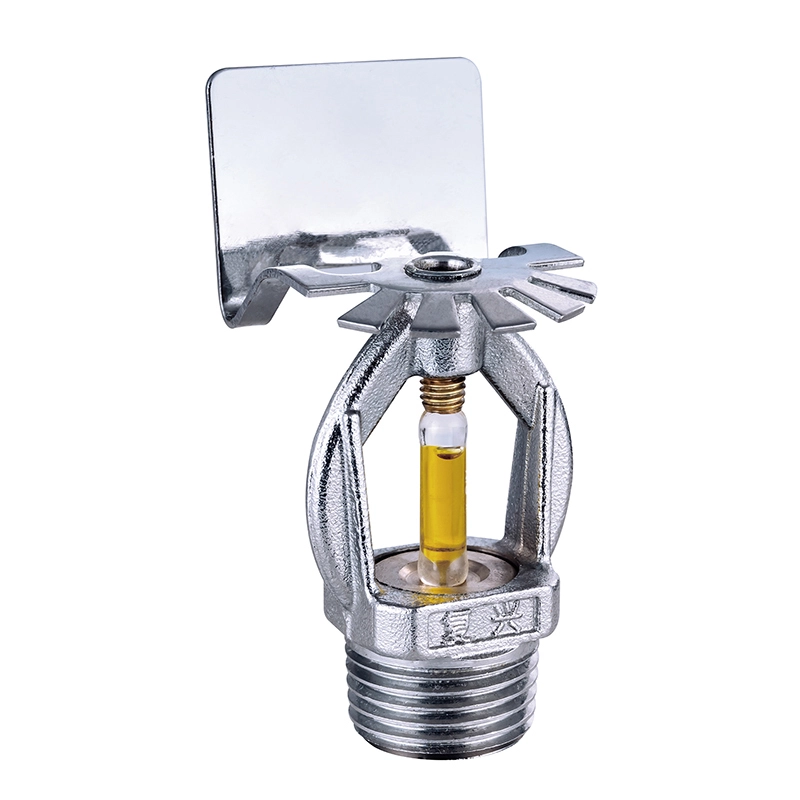

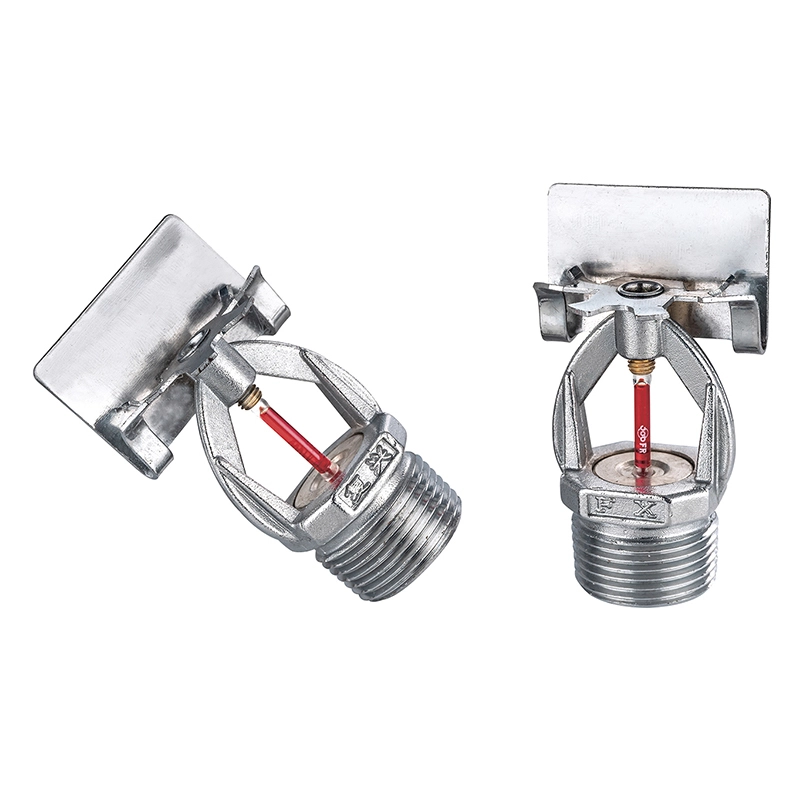

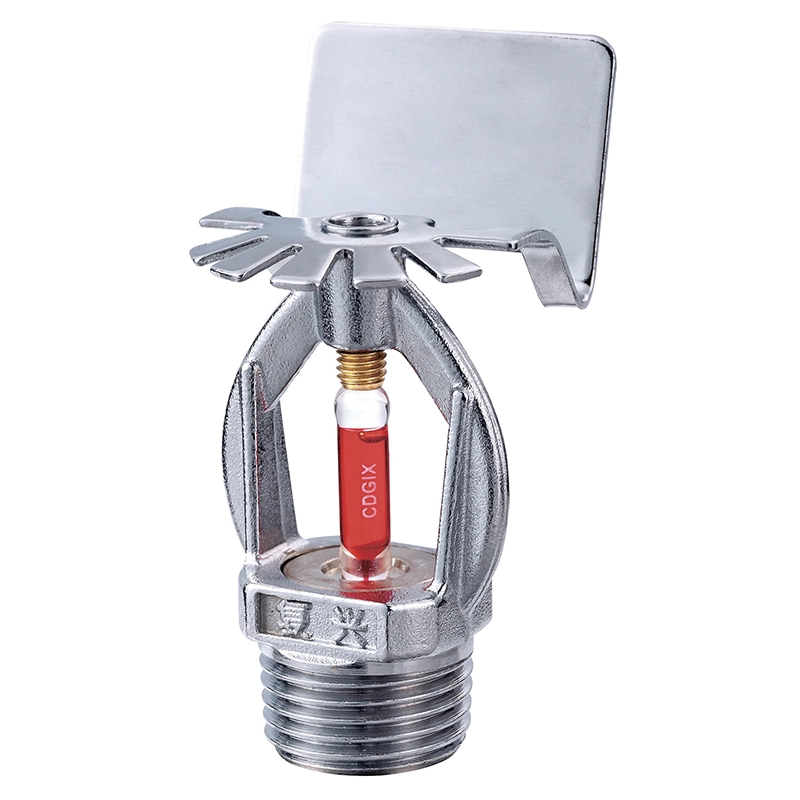

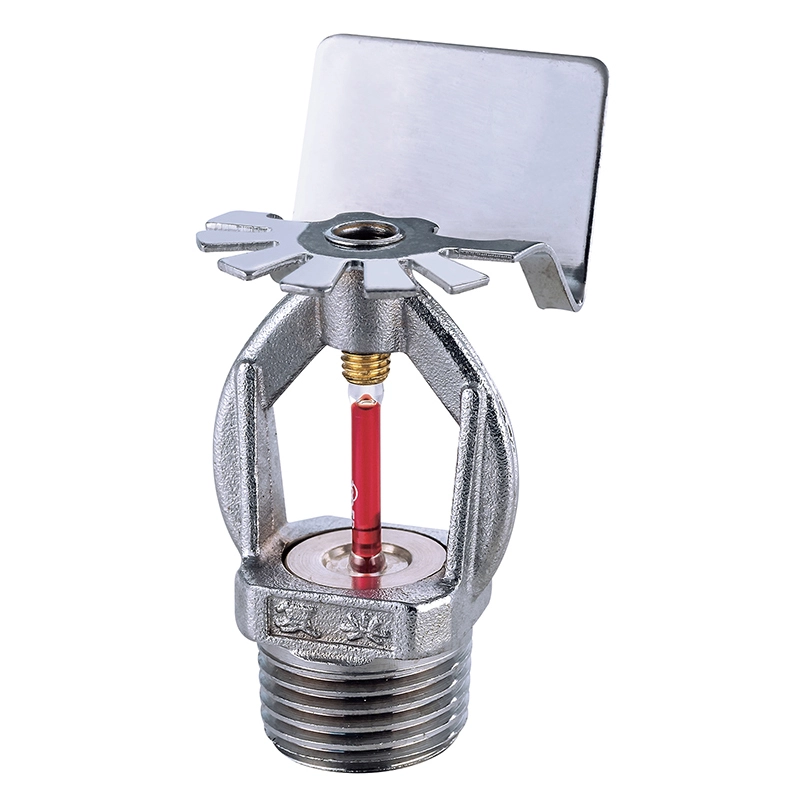

측벽 스프링클러

측벽 스프링클러는 열에 민감한 유리 전구를 사용하여 주변 온도가 지정된 작동 온도에 도달하면 활성화됩니다. 사용 가능한 온도 등급에는 57°C, 68°C, 79°C, 93°C 및 141°C가 포함되어 있어 다양한 주변 조건에 따라 선택할 수 있습니다.

스프레이 패턴

방향성 분포

화재가 발생하면 주변 온도가 상승하고 유리 전구가 정격 활성화 온도에 도달합니다. 전구가 파손되어 물기둥을 방출하고, 물기둥이 디플렉터에 부딪혀 앞쪽과 바깥쪽으로 방향이 바뀌게 됩니다.

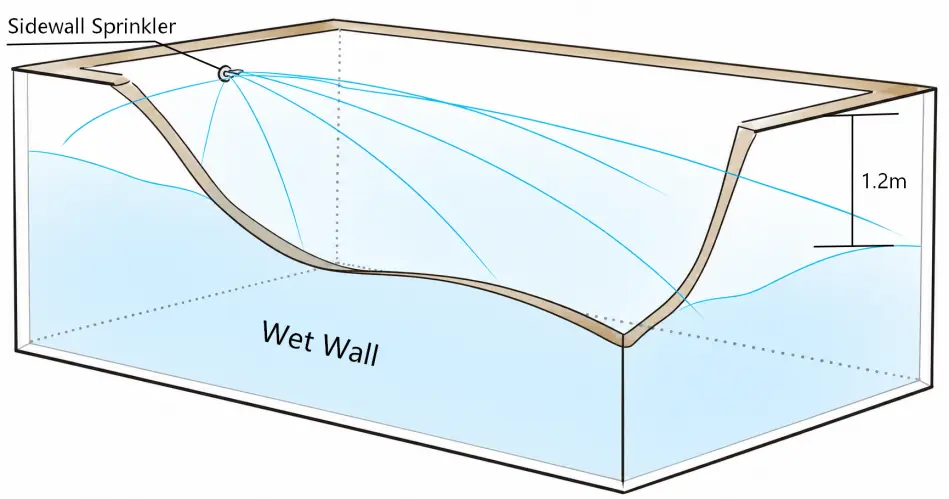

원형 대칭 스프레이 패턴을 갖춘 직립형 또는 펜던트형 스프링클러와 달리 방향성 디플렉터는 보호 구역을 향해 포물선 모양의 물 분포를 생성합니다. 따라서 스프레이 패턴은 벽 위치, 스프링클러 간격 및 적용 범위를 결정할 때 중요한 고려 사항입니다.

보장 요건

표준 측벽 스프링클러는 위험도가 낮은 지역용으로 설계되었습니다. 중간 위험 지역에서 사용하려면 스프레이 패턴이 스프링클러의 작동 압력에 따라 반대쪽 벽과 인접한 끝벽을 적실 수 있다는 해당 특별 인증과 검증이 필요합니다.

실제 방호구역은 적용되는 방화설계기준, 건물배치, 스프링클러 간격, 천장상태, 수력요구사항에 따라 결정되어야 한다.

제품구성

주요재료

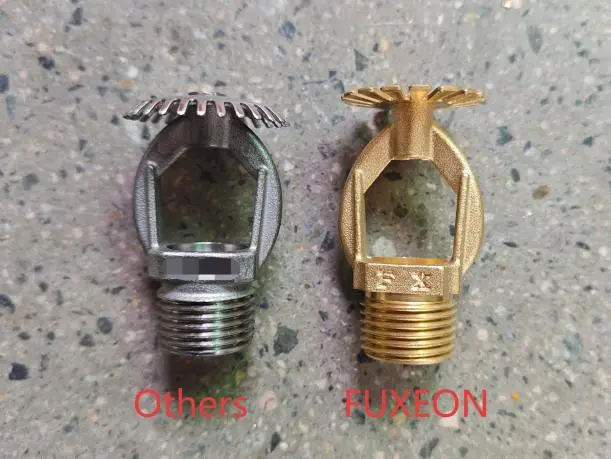

FUXEON® 스프링클러는 구리 합금 프레임, 열에 민감한 유리 벌브, 씰 및 디플렉터로 구성됩니다. 구리 합금 구조는 내식성과 내압 성능이 중요한 응용 분야에 적합한 재료 옵션을 제공합니다.

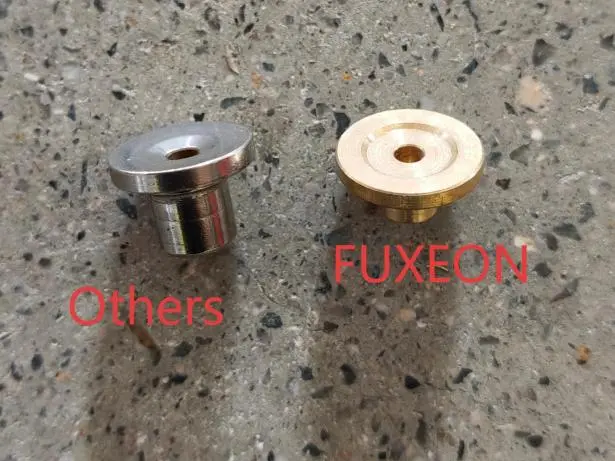

일부 저가형 스프링클러는 메인 프레임에 아연 합금을 사용합니다. 구리 합금 구조에 비해 아연 합금 제품은 내식성과 내압 성능이 낮아 까다로운 환경에서 사용 수명에 영향을 미칠 수 있습니다.

열 요소

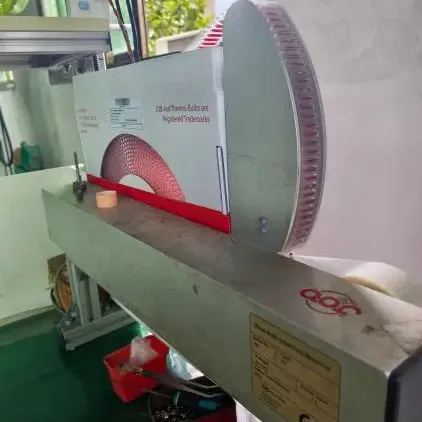

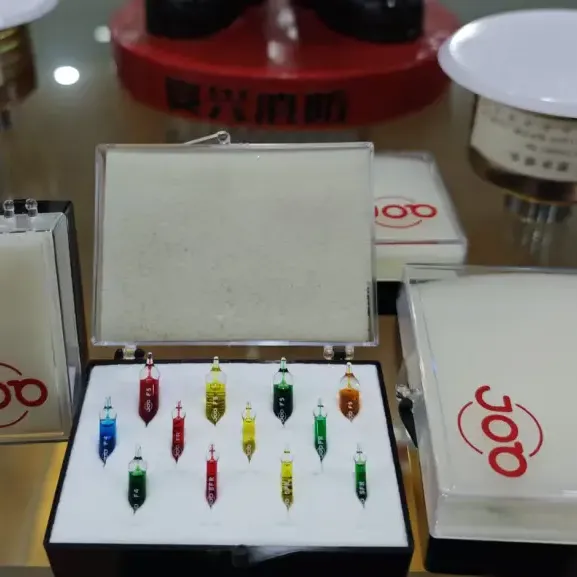

FUXEON®은 JOB 열에 민감한 구성 요소를 사용합니다. 유리 벌브는 빠른 열 반응과 제어된 활성화 온도를 위해 설계되어 주변 온도가 지정된 등급에 도달하면 스프링클러가 반응하도록 돕습니다.

이러한 열에 민감한 구성 요소는 고급 건물, 선박, 산업 시설 및 화재 방지 신뢰성이 중요한 기타 환경에 사용됩니다.

기술 데이터

제품 비교

다양한 스프링클러 구성은 다양한 물 분배 패턴과 설치 옵션을 제공합니다. 다음 비교는 구매자가 측벽, 직립 또는 펜던트 스프링클러가 특정 건물 레이아웃에 더 적합한지 평가하는 데 도움이 됩니다.

설치

벽 설치

스프링클러는 급수분기관에 벽면에 수평으로 설치됩니다. 디플렉터는 물 스프레이를 보호 구역으로 향하게 하여 일방적인 포물선 분포를 생성합니다.

주거용 건물, 기숙사, 호텔 객실, 의료 건물 병동 및 평평한 지붕이 있는 사무실 건물의 경우 해당 방화 설계 요구 사항에서 허용하는 경우 측벽 설치를 사용할 수 있습니다.

설치 간격

스프링클러는 벽 근처에 위치하며 방향성 물 분배를 하기 때문에 스프링클러 사이의 거리, 공간 크기, 가장 불리한 잠재적 화재 발생원의 위치 등을 고려하여 설치 간격과 보호 거리를 고려해야 합니다.

2열의 측벽 스프링클러 헤드를 사용하는 시스템의 경우 해당 설계 표준에서 요구하는 경우 스프링클러를 엇갈린 구성으로 배열해야 합니다. 실내 경간이 마주보는 두 줄이 제공하는 최대 보호 거리를 초과하는 경우 두 줄 사이에 추가 스프링클러 줄이 필요할 수 있습니다.

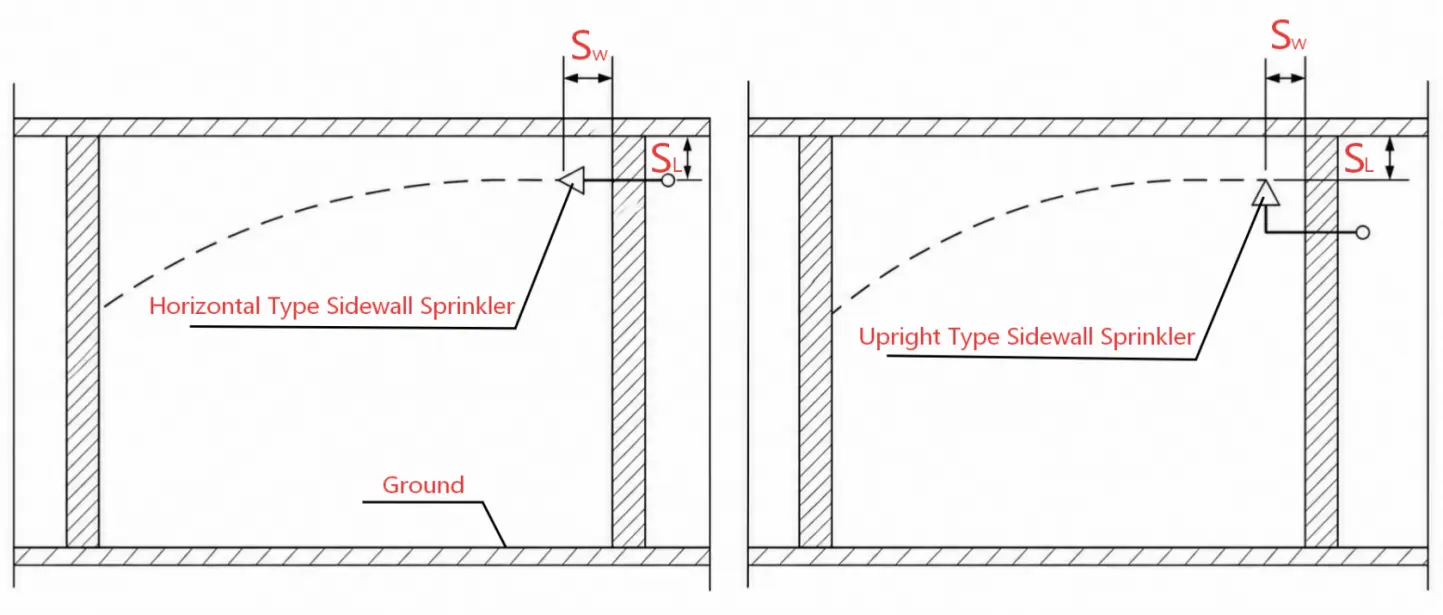

디플렉터 위치

디플렉터, 천장 및 뒷벽 사이의 설치 거리가 스프레이 분포에 영향을 미칩니다. 표준 적용 분야의 경우 제공된 참조 치수는 아래와 같습니다.

실제 설치 치수는 스프링클러 유형, 건물 구조, 해당 화재 방지 표준 및 승인된 시스템 설계에 따라 확인되어야 합니다.

응용

FUXEON® 측벽 화재 스프링클러는 측벽 설치가 허용되는 주거용 건물, 기숙사, 호텔 객실, 의료 건물 병동, 사무실 건물, 선박 및 산업 시설에서 사용할 수 있습니다.

천장 구조, 건축 레이아웃 또는 사용 가능한 설치 위치로 인해 기존 오버헤드 스프링클러 설치가 적합하지 않은 공간에서 특히 유용합니다.

인증

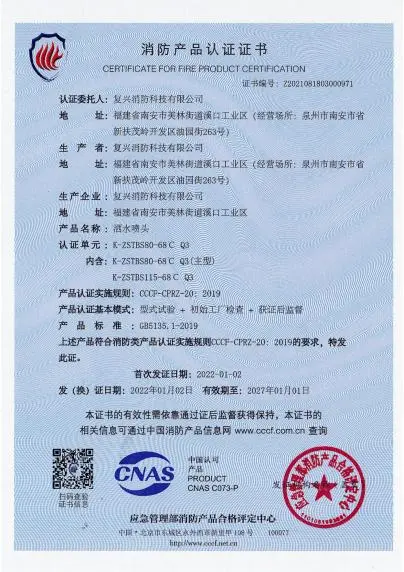

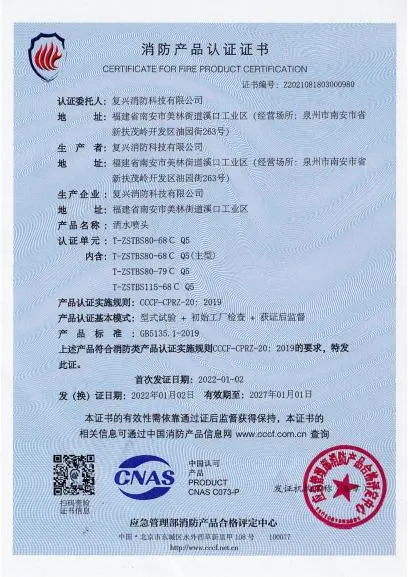

FUXEON® 벽 장착형 스프링클러는 중국에서 CCCF 인증을 획득하여 해당 중국 방화 제품 요구 사항을 준수한다는 증거를 제공합니다.

FUXEON®은 또한 GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 및 GB/T 27922-2011 인증 관리 시스템과 함께 작동합니다.

선택 가이드

온도 등급

온도 등급은 스프링클러 주변의 일반적인 주변 온도와 화재 방지 시스템의 요구 사항에 따라 선택해야 합니다. FUXEON®은 다양한 설치 환경에 대해 57°C, 68°C, 79°C, 93°C 및 141°C 옵션을 제공합니다.

커버리지 디자인

공간 크기, 천장 높이, 벽 위치, 스프링클러 간격, 필요한 적용 범위, 물 공급 조건 및 적용 가능한 화재 방지 표준을 고려하여 선택해야 합니다. 방향성 스프레이 패턴은 보호된 벽과 바닥 영역에 필요한 물 분배가 이루어지도록 스프링클러 위치를 주의 깊게 확인해야 함을 의미합니다.

FAQ

어디에 설치할 수 있나요?

스프링클러는 벽에 수평으로 설치하도록 설계되었으며 해당 화재 방지 설계에 따라 측벽 스프링클러가 허용되는 적합한 주거용, 호텔, 의료, 사무실 및 기타 건물에서 사용할 수 있습니다.

중간 위험 지역에서 사용할 수 있나요?

표준 모델은 위험도가 낮은 지역을 대상으로 합니다. 중간 위험 지역에서 사용하려면 스프링클러가 지정된 작업 조건에서 반대쪽 벽과 인접한 벽에 필요한 습윤 기능을 제공할 수 있는지에 대한 해당 특별 인증 및 검증이 필요합니다.

어떤 온도 등급을 선택해야 합니까?

온도 등급은 스프링클러 주변의 일반적인 주변 온도와 화재 방지 시스템의 요구 사항에 따라 선택해야 합니다. 사용 가능한 정격 범위는 57°C~141°C입니다.

연결 크기는 얼마입니까?

나열된 모델은 1/2"(DN15) BSP 연결을 사용합니다. 필요한 모델에 따라 FUXEON®을 사용하여 다른 구성을 확인해야 합니다.

MOQ가 있나요?

기존 제품의 경우 FUXEON®은 낮은 MOQ를 지원합니다. OEM 제품은 일반적으로 맞춤형 요구 사항에 따라 30~40일의 생산 리드 타임이 필요합니다.

보증을 제공합니까?

예. FUXEON®은 해당 보증 조건에 따라 황동 화재 스프링클러 제품에 대해 1년 보증을 제공합니다.
