신뢰할 수 있는 화재 예방 시스템에서 직립형 스프링클러가 여전히 중요한 이유

자동 스프링클러 시스템은 열을 통해 화재가 발생하는 것을 감지하고 가능한 한 빨리 보호 구역에 물을 배출한다는 간단한 원리를 바탕으로 설계되었습니다. 스프링클러 헤드는 상대적으로 작은 구성 요소이지만 설치 방향, 열 반응, 배출 특성, 연결 크기 및 인증은 전체 화재 방지 시스템의 성능에 직접적인 영향을 미칠 수 있습니다.

상업, 산업 및 저장 시설에 사용할 수 있는 다양한 스프링클러 구성 중에서 직립형 스프링클러는 배관 배열, 천장 구조 및 설치 환경으로 인해 디플렉터가 위쪽을 향하도록 파이프 위에 스프링클러를 배치해야 하는 경우 여전히 중요한 선택입니다. NFPA 13은 이러한 상향 방출 배열에 따라 직립형 스프링클러를 정의하고 표준 직립형 스프레이 스프링클러의 선택, 위치 지정 및 간격에 대한 특정 요구 사항을 제공합니다.

따라서 계약업체, 방화 유통업체, 시스템 설계자 및 건축 장비 구매자의 경우 직립형 스프링클러를 선택하려면 연결 나사산과 가격을 확인하는 것 이상의 작업이 필요합니다. 반응 특성, K-계수, 온도 등급, 재료, 마감, 승인 요구 사항, 설치 조건 및 전체 스프링클러 시스템과의 호환성 모두 주의를 기울여야 합니다.

직립형 스프링클러의 차이점은 무엇입니까?

상향 설치용으로 설계됨

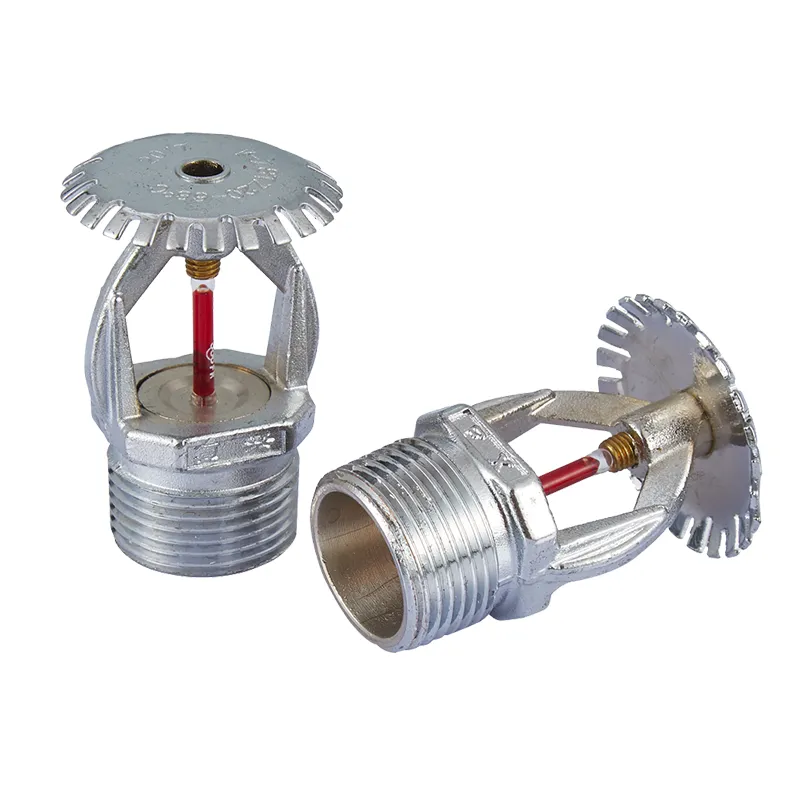

직립형 스프링클러는 물이 보호 구역 전체에 분배되기 전에 디플렉터를 향해 위쪽으로 배출되도록 설치되도록 설계되었습니다. 이 구성은 디플렉터가 아래에 위치하도록 배관 아래에 설치되는 펜던트형 스프링클러와는 다릅니다.

설치 방향은 스프링클러가 주변 천장, 지붕 구조물, 배관 및 기타 건물 구성 요소와 상호 작용하는 방식에 영향을 미칩니다. 결과적으로 스프링클러 유형은 상호 교환 가능한 구성 요소로 취급되기보다는 전체 유압 및 레이아웃 설계의 일부로 선택되어야 합니다.

설치 조건이 스프링클러 선택에 영향을 미침

수직형 스프링클러는 노출된 배관을 선호하는 지역이나 건물 구성으로 인해 위쪽을 향한 스프링클러가 실용적인 지역에서 특히 유용할 수 있습니다. 산업 시설, 창고, 유틸리티 구역, 주차 구조물 및 기타 노출된 파이프 환경에는 시스템 설계에 따라 이러한 유형의 구성이 필요할 수 있습니다.

NFPA 13에는 위치 지정, 간격, 보호 영역 및 장애물에 관한 규칙을 포함하여 표준형, 직립형 및 측벽 스프레이 스프링클러에 대한 별도의 설치 요구 사항이 포함되어 있습니다.

구매자가 평가해야 할 핵심 매개변수

정확한 매개변수는 항상 선택한 스프링클러 모델의 기술 문서 및 승인 목록에서 가져와야 합니다. 상업용 화재 방지 프로젝트의 경우 구매자는 외관이 유사한 두 개의 스프링클러가 동일한 수력학적 또는 열적 특성을 가지고 있다고 가정하지 않아야 합니다.

스프링클러 선택에서 K-변수가 중요한 이유

흐름과 압력은 연결되어 있습니다

K-인수는 스프링클러 토출이 K-인수 및 작동 압력과 관련되어 있기 때문에 중요한 유압 매개변수입니다. K-인자가 높을수록 주어진 압력에서 더 많은 물 흐름을 허용할 수 있지만, 이는 K-인자가 더 높은 스프링클러가 모든 용도에 자동으로 더 좋다는 것을 의미하지는 않습니다.

스프링클러의 K-계수는 수력학 계산, 위험 분류, 필요한 설계 밀도, 사용 가능한 물 공급 및 기타 시스템 매개변수에 따라 선택해야 합니다.

시스템 설계는 제품 선택보다 중요합니다.

이러한 이유로 프로젝트 엔지니어는 먼저 필요한 배수 특성을 결정한 다음 호환 가능한 K-계수 및 목록을 갖춘 스프링클러를 선택해야 합니다. 이 접근 방식은 스프링클러가 배관과 물리적으로 호환되지만 유압적으로는 프로젝트에 적합하지 않은 상황을 방지하는 데 도움이 됩니다.

열 반응에 따라 스프링클러가 활성화되는 시점이 결정됩니다.

열에 민감한 요소

수동으로 작동되는 소방 장비와 달리 자동 스프링클러는 열에 민감한 요소가 지정된 작동 온도에 도달하면 반응하도록 설계되었습니다. 열 요소는 스프링클러 설계에 따라 유리 전구 또는 기타 나열된 메커니즘을 사용할 수 있습니다.

FUXEON®은 자사의 화재 스프링클러 제품이 열에 민감한 유리 전구를 사용하며 사전 설정된 온도에 도달하면 자동으로 활성화되도록 설계되었다고 말합니다. 이 회사는 또한 스프링클러 제품군에 사용되는 구성 요소 중에서 독일 JOB 유리 전구를 식별합니다.

온도 등급은 환경과 일치해야 합니다.

온도 등급은 스프링클러 주변의 주변 조건에 따라 선택해야 합니다. 스프링클러가 열을 발생하는 장비, 히터, 조명기구 또는 기타 온도 상승원 근처에 설치되는 경우 설계자는 적절한 온도 등급을 선택할 때 이러한 조건을 고려해야 합니다.

일반적으로 사용된다는 이유만으로 온도 등급을 선택하면 설치가 부적절해질 수 있습니다. 올바른 등급은 실제 환경과 적용 가능한 화재 방지 표준을 기반으로 해야 합니다.

직립형 스프링클러에 장애물 제어가 중요한 이유

물 분배에는 적절한 공간 확보가 필요합니다

빔, 파이프, 덕트, 구조 부재, 저장 선반 또는 기타 장애물이 배출을 크게 방해하는 경우 스프링클러는 의도한 분배 패턴을 제공할 수 없습니다.

NFPA 13에는 장애물과 관련하여 표준 직립형 및 하향식 스프레이 스프링클러 배치에 대한 특정 요구 사항이 포함되어 있습니다. 적용 가능한 거리는 장애물의 크기와 위치, 스프링클러 배치에 따라 달라집니다.

창고 레이아웃에는 특별한 주의가 필요합니다

랙, 보관 물품, 지붕 구조, 조명 시스템 및 기계 서비스가 모두 스프링클러 배치에 영향을 미칠 수 있으므로 저장 시설은 더 복잡한 방해 조건을 나타낼 수 있습니다.

이러한 용도의 경우 스프링클러 레이아웃은 보관 배치 및 위험 분류와 함께 개발되어야 합니다. 스프링클러 자체는 부적합한 시스템 레이아웃을 보완할 수 없습니다.

직립형 스프링클러를 고려할 수 있는 응용 분야

창고 및 보관 시설

창고에서는 노출된 화재 스프링클러 배관을 자주 사용하므로 수직 구성이 적절한 시스템 설계에 실용적인 옵션이 됩니다. 그러나 스프링클러를 선택할 때는 보관 높이, 상품 분류, 랙 배열, 천장 구조 및 유압 요구 사항을 고려해야 합니다.

산업용 건물

제조 공장 및 산업 건물에는 넓은 개방 공간, 노출된 배관, 기계, 가연성 물질 및 다양한 천장 구성이 포함될 수 있습니다. 수직형 스프링클러는 나열된 적용 및 설치 요구 사항이 충족되는 적합한 자동 스프링클러 시스템에 통합될 수 있습니다.

상업 및 유틸리티 분야

상업용 건물, 기계실, 서비스 구역, 주차 시설 및 노출된 배관이 있는 기타 장소에서도 해당 방화 설계에 따라 직립형 스프링클러 구성을 사용할 수 있습니다.

최종 적용은 항상 스프링클러 방향에만 의존하기보다는 소방 엔지니어와 해당 지역 요구 사항에 따라 결정되어야 합니다.

재료 및 표면 마감이 장기적인 신뢰성에 영향을 미칩니다

황동 건설

황동은 많은 실내 방화 환경에 적합한 기계적 강도, 기계 가공성 및 내식성의 조합을 제공하기 때문에 스프링클러 본체에 일반적으로 사용됩니다.

FUXEON®은 화재 스프링클러 제품군을 황동으로 제조한 것으로 설명하고 내식성과 긴 서비스 수명을 위해 크롬 도금 마감재를 사용할 수 있다고 명시합니다.

환경 조건을 고려해야 합니다.

습하고, 부식성이 있고, 먼지가 많거나 화학적으로 공격적인 환경에 설치된 스프링클러에는 적절한 마감재나 특수 스프링클러 구조가 필요할 수 있습니다. 따라서 구매자는 최종 구성을 선택하기 전에 설치 환경에 대한 정보를 공급자에게 제공해야 합니다.

일반적인 실내 환경용으로 설계된 표준 스프링클러는 모든 산업 또는 실외 응용 분야에 자동으로 적합하다고 가정해서는 안 됩니다.

인증은 조달의 주요 고려 사항입니다.

승인이 중요한 이유

화재 예방 부품은 안전이 중요한 제품입니다. 많은 상업 프로젝트에서는 스프링클러가 프로젝트 소유자, 컨설턴트, 보험사 또는 관할 당국의 승인을 받기 전에 특정 승인이나 인증을 받아야 합니다.

FUXEON®은 CCCF, ISO 9001, CE, EAC 및 LPCB를 포함한 다른 회사 및 제품 인증과 함께 자사의 소방 스프링클러 제품군 전반에 걸쳐 사용 가능한 인증 중에서 UL 및 FM을 식별합니다. 구매하려는 특정 스프링클러 모델에 대한 정확한 승인을 확인해야 합니다.

인증을 상호 교환 가능한 것으로 취급하지 마십시오

해외 조달의 경우 정확한 모델 번호, 승인 범위, 공칭 K-인자, 온도 등급, 방향 및 해당 목록을 확인하는 것이 중요합니다. 하나의 스프링클러 모델이 인증을 받았다고 해서 반드시 제조업체 제품군의 모든 모델이 동일한 승인을 받는 것은 아닙니다.

구매자가 주문하기 전에 확인해야 할 사항

완전한 지원 정보 제공

견적을 요청할 때 전문 구매자는 의도한 용도, 건물 유형, 가능한 경우 위험 분류, 파이프 연결 요구 사항, K-계수 요구 사항, 온도 등급, 필수 인증, 수량 및 대상 시장을 제공해야 합니다.

이 정보를 통해 공급업체는 단순히 일반적인 제품 이름을 일치시키는 것이 아니라 실제 프로젝트 요구 사항을 기반으로 모델을 추천할 수 있습니다.

배송 전 기술 문서 확인

대규모 프로젝트의 경우 구매자는 조달을 완료하기 전에 관련 데이터시트, 설치 지침, 승인 정보, 치수 도면 및 제품 식별을 요청해야 합니다.

스프링클러를 컨설턴트, 소방 당국, 보험사 또는 프로젝트 승인 프로세스에 제출할 때 문서화는 특히 중요합니다.

보관 및 설치 중 스프링클러 보호

스프링클러 헤드는 운송, 보관, 설치 중에 기계적 손상이 발생하지 않도록 보호해야 합니다. 열에 민감한 요소는 중요한 구성 요소이므로 잘못 취급하면 스프링클러 성능에 잠재적으로 영향을 미칠 수 있습니다.

설치는 제조업체의 지침과 해당 화재 방지 표준을 따라야 합니다. NFPA 13에서는 적용 가능한 설치 요구 사항에 따라 표준 직립형 및 현수형 스프링클러를 선택하고 배치하고 간격을 둘 것을 구체적으로 요구합니다.

화재 스프링클러 제조에 대한 FUXEON®의 접근 방식

FUXEON®는 중국 복건성 난안에 본사를 둔 소방 장비 제조업체입니다. 회사는 20,000 평방미터 이상의 생산 기지를 운영하고 있으며 경보 밸브, 스프링클러, 소화전, 소방 호스 및 호스 릴을 포함한 소방 제품을 제조한다고 밝혔습니다.

스프링클러 제품 범위에는 직립형, 펜던트형, 측벽형 및 은폐형 구성이 포함되며 다양한 설치 요구 사항에 맞춰 다양한 유량 옵션이 제공됩니다. FUXEON®은 완성된 스프링클러 제품이 공장에서 출고되기 전에 압력 테스트를 거친다고 명시합니다.

국제 유통업체 및 소방 계약업체의 경우 스프링클러 시스템이 동일한 프로젝트 내에서 여러 구성 요소 유형을 요구하는 경우가 많기 때문에 이 광범위한 제품 포트폴리오가 유용할 수 있습니다. 그러나 각 스프링클러 모델은 특정 프로젝트 설계 및 승인 요구 사항에 따라 평가되어야 합니다.

안정적인 화재 예방은 올바른 시스템 매칭에서 시작됩니다

직립형 스프링클러는 작은 구성 요소이지만 그 성능은 유압 설계, 설치 방향, 열 반응, 간격, 장애물 제어 및 인증과 밀접하게 연관되어 있습니다. 치수나 구매 가격만을 기준으로 스프링클러를 선택하면 시스템 승인 및 설치 중에 불필요한 위험이 발생할 수 있습니다.

전문 구매자의 경우 더 나은 조달 접근 방식은 보호 요구 사항부터 시작한 다음 스프링클러의 K-계수, 온도 등급, 응답 유형, 연결, 재료, 마감 및 인증을 시스템에 일치시키는 것입니다.

다양한 스프링클러 구성, 국제 인증, 황동 구성 옵션 및 공장 압력 테스트를 통해FUXEON®자동 스프링클러 시스템을 위한 신뢰할 수 있는 구성 요소를 찾는 계약자, 유통업체 및 화재 방지 프로젝트를 위한 직립형 스프링클러 솔루션을 제공합니다. 최종 모델은 항상 해당 화재 방지 표준, 승인된 설계 및 제조업체의 기술 문서에 따라 선택 및 설치되어야 합니다.
