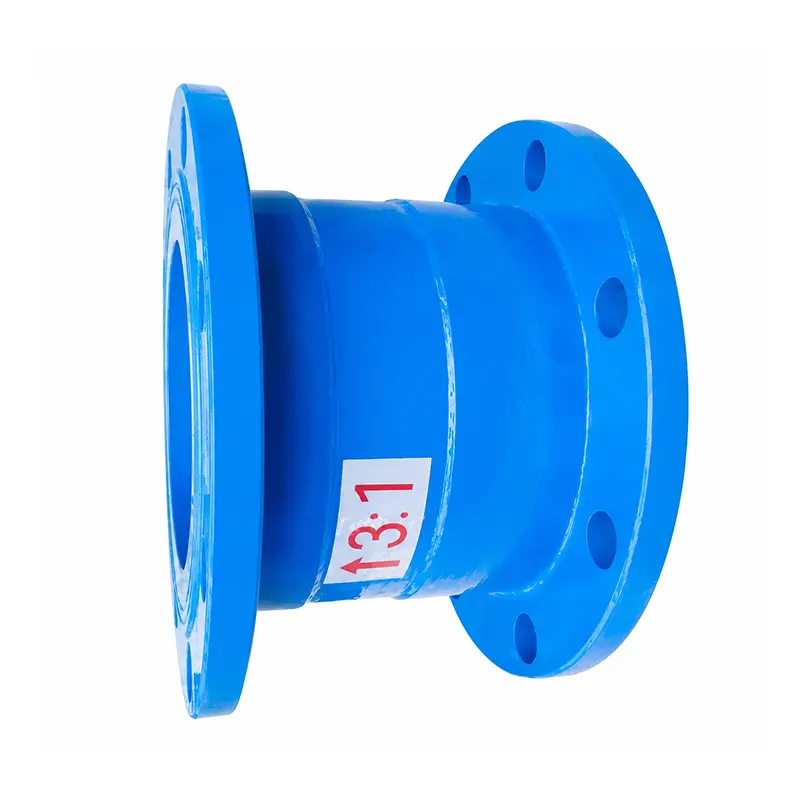

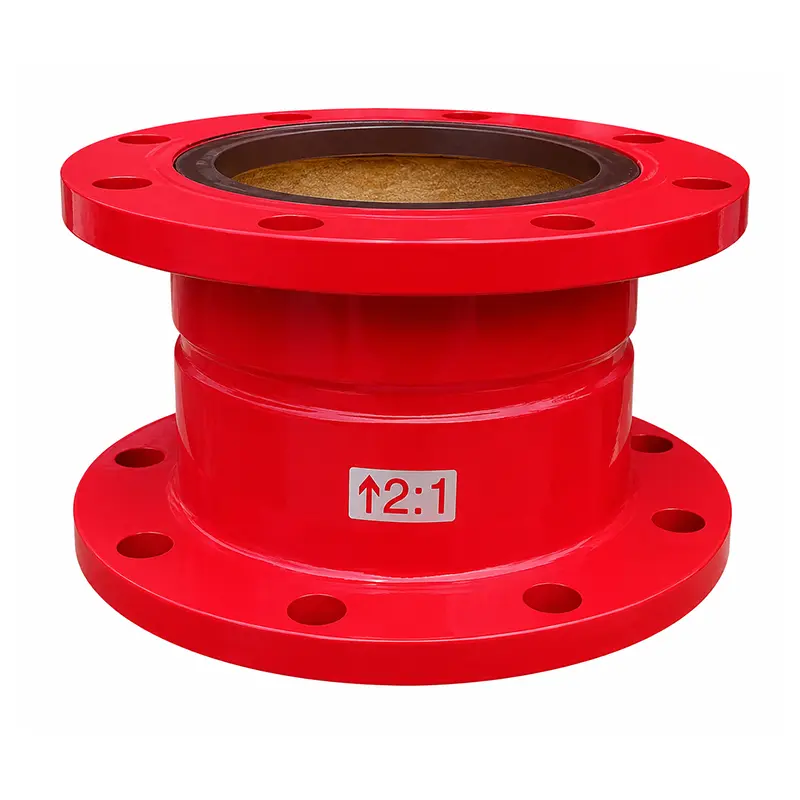

비율 감압 밸브

FUXEON® 비율형 감압 밸브는 내부 피스톤 양쪽 끝의 유효 압력 면적의 차이를 이용하여 수압을 낮추도록 설계되었습니다. 감압 밸브의 일종으로 입구 압력과 출구 압력 사이에 고정된 비례 관계를 생성하므로 야금, 석유, 유압 시스템, 수압 테스트 장치, 주거용 급수 장치 및 고층 빌딩 급수 시스템에 적합합니다.

사용 가능한 압력 감소 비율에는 2:1, 3:1, 4:1, 3:2 및 5:2가 포함됩니다. 밸브는 동적 및 정압을 모두 감소시킬 수 있으며 비례 압력 제어가 필요한 수성 파이프라인 시스템에 적합합니다.

작동 원리

압력 균형

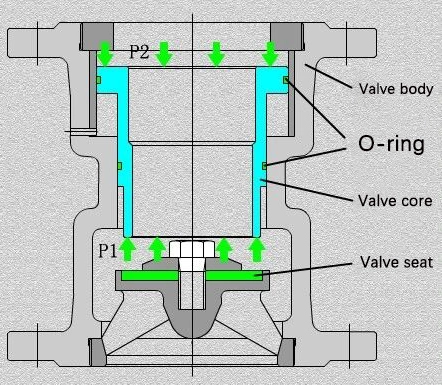

비율 감압 밸브는 서로 다른 유효 피스톤 면적 사이의 힘 균형에 따라 작동합니다. 관계는 P1 × S1 = P2 × S2로 표현될 수 있으며, 여기서 P1과 P2는 입구 및 출구 압력을 나타내고, S1과 S2는 피스톤 양단의 유효 압력 면적을 나타냅니다.

두 유효 면적이 다르기 때문에 입구 압력과 출구 압력은 미리 결정된 비례 관계를 유지합니다. 출구 압력은 완전히 일정하게 유지되지 않고 입구 압력에 따라 변합니다.

비율 디자인

압력 감소 비율은 일치하는 내부 밸브 코어와 실린더 라이너에 의해 결정됩니다. 다양한 구성 요소 치수로 인해 다양한 유효 압력 영역이 생성되어 밸브가 2:1, 3:1, 4:1, 3:2 및 5:2와 같은 비율을 달성할 수 있습니다.

비율은 구조적 설계 매개변수이며 작동 중에 지속적으로 조정할 수 없습니다. 압력비가 다르면 해당 밸브 코어와 실린더 라이너 구성이 필요합니다. 이러한 작동 원리로 인해 비례 감압 밸브는 파이프라인의 여러 섹션 간에 고정된 압력 관계가 필요한 시스템에 적합합니다.

제품 비교

밸브 유형

다양한 감압 밸브 설계는 다양한 시스템 요구 사항에 적합합니다. 다음 비교는 구매자가 적절한 압력 제어 방법을 선택하는 데 도움이 될 수 있습니다.

밸브는 시스템이 완전히 일정한 하류 압력을 유지하는 대신 미리 결정된 비례적인 압력 감소가 필요한 경우에 적합합니다.

기술 데이터

주요 매개변수

공칭 직경은 파이프라인 크기, 유량, 입구 압력, 압력 감소율 및 전체 작동 조건에 따라 선택해야 합니다.

성능

비율형 감압 밸브의 유압 성능은 공칭 직경, 입구 압력, 압력 비율, 유량 및 파이프라인 저항의 영향을 받습니다. 유량이 증가함에 따라 밸브와 파이프라인 전체의 압력 손실도 변경될 수 있습니다.

정확한 엔지니어링 선택을 위해서는 공칭 직경, 작동 유량, 입구 압력 범위 및 필요한 출구 압력을 함께 고려해야 합니다. 유량-압력 성능 데이터는 선택한 밸브 크기와 실제 테스트 조건을 기반으로 해야 합니다.

응용

밸브는 야금, 석유 관련 시스템, 유압 시스템, 수압 테스트 장치, 주거용 급수 시스템 및 고층 건물에 적합합니다.

이는 하류 압력이 상류 압력과 비례적인 관계를 유지해야 하는 압력 구역화 응용 분야에 사용될 수 있습니다.

품질 관리

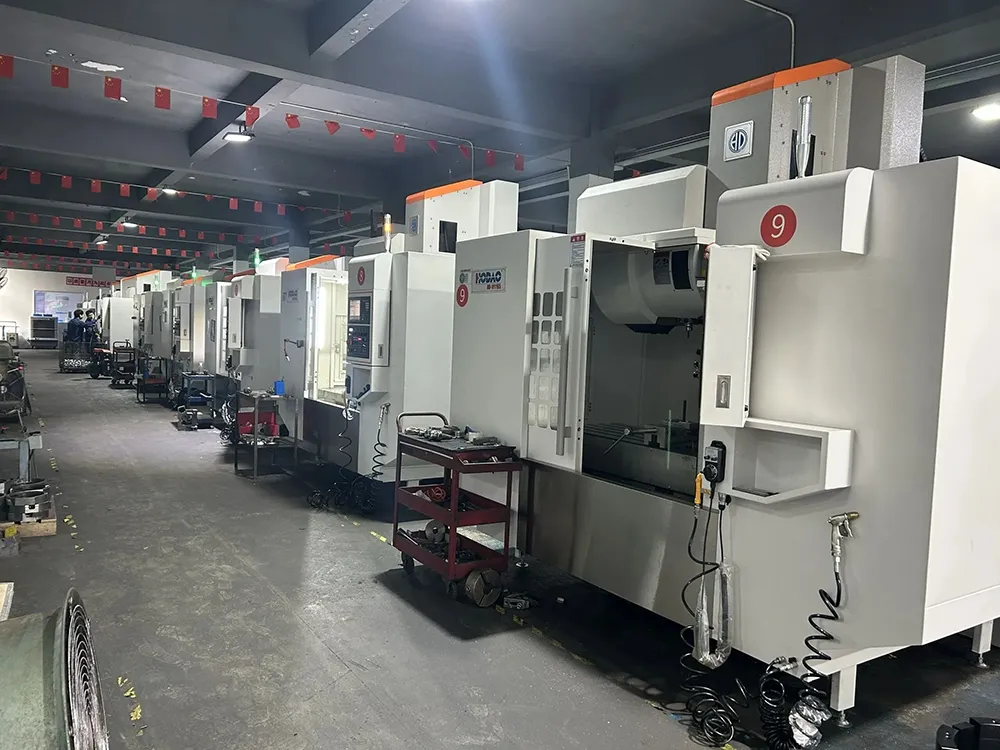

FUXEON®은 여러 가공 및 생산 시설을 보유하고 있으며 매월 수천 개의 감압 밸브를 제조할 수 있습니다.

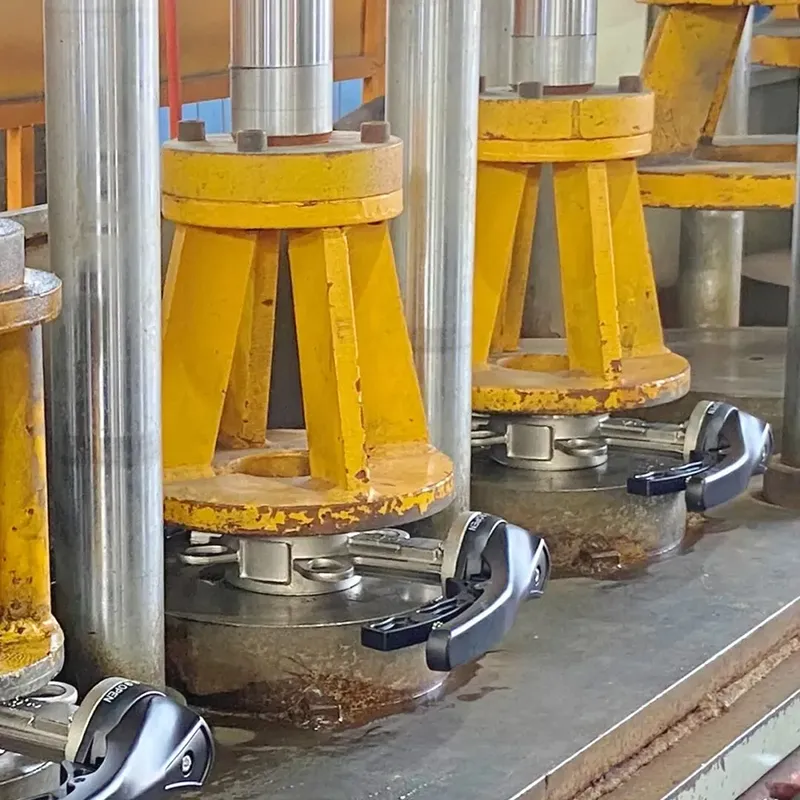

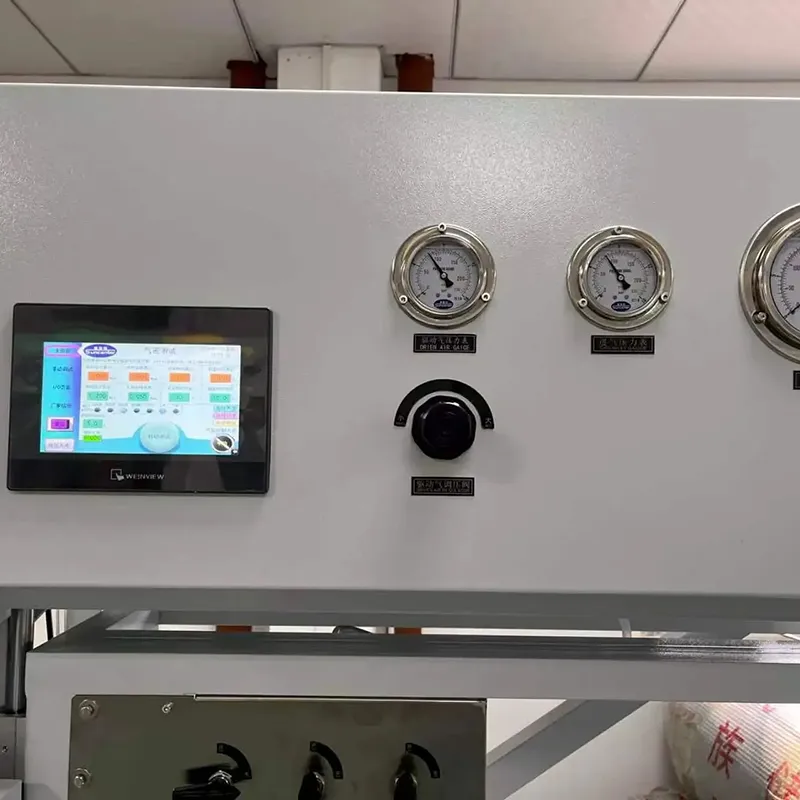

완성된 각 밸브는 배송 전에 밸브 강도와 밀봉 성능을 확인하기 위해 5분간의 유지 기간으로 2.4 MPa 압력 테스트를 거칩니다.

FUXEON®은 GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 및 GB/T 27922-2011 인증을 보유하고 있습니다.

설치

기본 요구 사항

파이프라인은 설치 전에 청소해야 하며 Y형 필터를 상류에 설치하여 이물질이 밸브에 들어가는 것을 방지해야 합니다. 밸브 전후에 게이트 밸브 또는 버터플라이 밸브를 설치할 수 있어 유지 관리가 더 쉽습니다.

지속적인 물 공급이 필요한 시스템의 경우 동일한 공칭 직경의 밸브 2개를 병렬로 설치할 수 있습니다. 밸브 본체의 작은 구멍은 위쪽을 향하지 않아야 합니다. 구멍에 물이나 이물질이 들어가면 밸브 작동에 영향을 미칠 수 있습니다.

FAQ

비율을 조정할 수 있나요?

아니요. 압력 감소율은 내부 밸브 코어와 실린더 라이너 치수에 따라 결정됩니다. 비율을 변경하려면 해당 내부 구성 요소 구성을 변경해야 합니다.

출구 압력은 일정합니까?

아니요. 출구 압력은 미리 정해진 감압 비율에 따라 입구 압력에 비례하여 변합니다.

비율은 어떻게 선택됩니까?

비율은 시스템 요구 사항에 따라 선택해야 합니다. 가정용 급수 시스템의 경우 비율은 일반적으로 3:1을 넘지 않습니다. 화재 예방 시스템의 경우 일반적으로 4:1을 넘지 않습니다. 가정용 온수 시스템의 경우 일반적으로 2.5:1을 넘지 않습니다.

밸브 크기는 어떻게 선택됩니까?

공칭 직경은 파이프라인 크기, 유량, 입구 압력, 출구 압력 요구 사항 및 작동 조건을 기준으로 선택해야 합니다. 사용 가능한 DN 범위는 특정 FUXEON® 밸브 모델에 따라 확인되어야 합니다.
