FUXEON®의 유지 압력 릴리프 밸브는 다용도성과 유지 관리 용이성이 특징입니다. 압력 릴리프 밸브로서 시스템 압력의 변화를 감지합니다. 압력이 설정된 안전 값을 초과하면 밸브가 자동으로 열리고 과도한 매체를 신속하게 방출하여 압력을 낮추고 과압으로 인해 파이프라인과 장비가 파열되거나 손상되는 것을 방지합니다. 압력 유지 밸브로서 상류 급수 압력을 설정값 이상으로 유지하여 급수 안정성을 보장하고 특정 작동 조건에서 물 수요를 충족시킵니다. 이는 소방 펌프 배출구, 고층 건물 급수 시스템 및 대규모 급수 프로젝트에 널리 사용되며 수격 현상을 제거하고 시스템 안전을 보호하는 데 중요한 역할을 합니다.

구조적 구성:

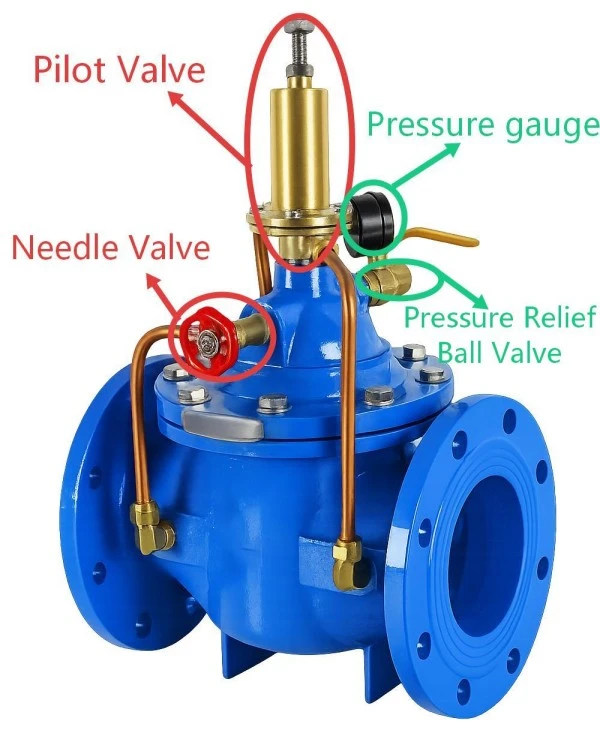

prv 밸브에서 메인 밸브는 밸브의 주요 부분으로 유체를 차단하거나 전도하는 역할을 합니다. 메인 밸브에는 밸브 작동을 제어하는 ​​핵심 영역인 제어실이 장착되어 있습니다. 파일럿 밸브는 시스템 압력을 감지하고 메인 밸브 작동을 제어하는 ​​데 사용됩니다. 일반적으로 스프링과 탄성 요소(예: 다이어프램 또는 피스톤)가 포함되어 있으며 스프링의 사전 조임력을 조정하여 메인 밸브의 작동 압력 임계값을 설정할 수 있습니다. 니들 밸브는 제어 파이프라인에 설치되어 제어 파이프라인의 유량을 미세 조정하는 데 사용되어 밸브의 개폐 특성과 폐쇄 속도를 조정합니다. 볼 밸브는 밸브의 작동 모드(압력 방출 또는 압력 유지)를 전환하고 일상적인 유지 관리 중에 제어 회로를 차단하는 데 사용됩니다. 또한 소형 필터는 일반적으로 제어 파이프라인의 입구에 설치되어 파이프라인의 불순물이 제어 챔버로 들어가는 것을 방지하고 다이어프램이나 피스톤의 막힘을 방지하며 밸브 작동의 신뢰성을 보장합니다.

작동 원리:

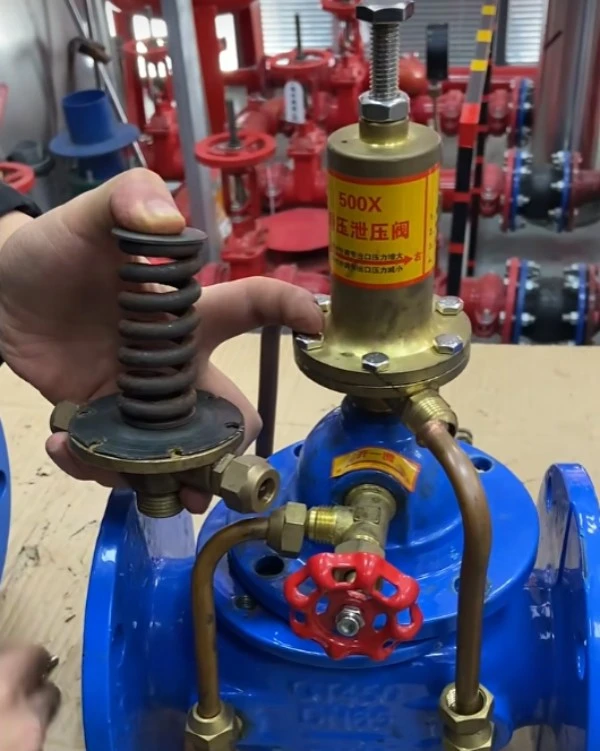

압력 해제 밸브를 사용하려면 먼저 메인 밸브의 개방 압력을 설정해야 합니다. 파일럿 밸브의 잠금 너트를 풀고 파일럿 밸브 조정 나사를 시계 방향으로 돌립니다. 이는 조정 스프링을 압축하여 파일럿 밸브 코어에 더 큰 하향 힘을 가하여 메인 밸브의 개방 압력을 증가시킵니다. 조정 나사를 시계 반대 방향으로 돌리면 스프링 압력이 감소하고 파일럿 밸브 코어에 가해지는 힘이 감소하여 결과적으로 메인 밸브의 개방 압력이 낮아집니다. 압력 게이지를 사용하여 업스트림 파이프라인 압력을 모니터링합니다. 원하는 설정값에 도달하면 잠금 너트를 조이세요.

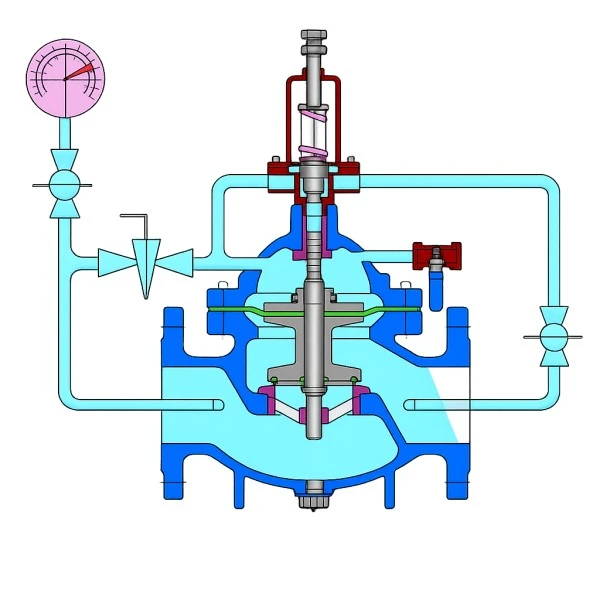

상류 압력이 증가하면 파일럿 밸브 다이어프램 하부 챔버의 압력도 동시에 증가합니다. 압력이 설정값을 초과하면 다이어프램이 파일럿 밸브 코어를 위쪽으로 밀어 올려 파일럿 밸브가 열리고 메인 밸브 다이어프램 상부 챔버에서 물이 배출됩니다. 메인 밸브 다이어프램의 상부 챔버와 하부 챔버 사이의 압력 차이로 인해 메인 밸브 코어가 열리고 물이 배수되기 시작하여 파이프라인 압력이 감소합니다.

파이프라인 압력이 감소함에 따라 파일럿 밸브 다이어프램의 하부 챔버 압력도 감소합니다. 압력이 설정값 아래로 떨어지면 조정 스프링의 작용으로 파일럿 밸브 코어가 다시 닫힙니다. 이때 메인 밸브 다이어프램 상부 챔버의 압력이 점차 회복됩니다. 메인 밸브 다이어프램의 유효 면적이 메인 밸브 코어의 압력 베어링 면적보다 크기 때문에 다이어프램 상하 챔버의 압력 차이로 인해 메인 밸브 코어가 닫혀 배수가 중단되어 배관 압력이 설정 범위 내로 유지됩니다.

기술적인 매개변수

적용분야

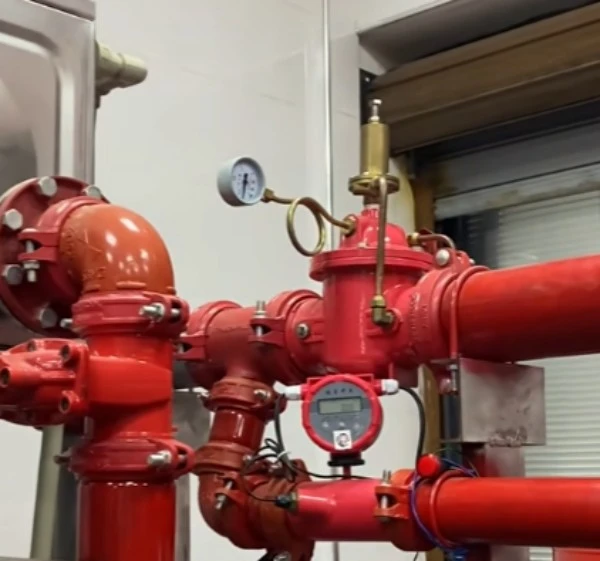

고유한 기능적 특성으로 인해 압력 방출 밸브는 압력 제어가 필요한 다양한 급수 시스템에 널리 사용됩니다. 소방 시스템에서는 주로 저유량 작동 중 과압으로 인해 펌프가 과열되는 것을 방지하고 파이프라인 네트워크의 과압으로 인해 장비가 손상되는 것을 방지하기 위해 일반적으로 소방 펌프의 출구 파이프에 설치됩니다. 고층 빌딩 급수 시스템에서는 급수 압력의 변동으로 인한 손상으로부터 최상층 파이프 및 장비를 보호하는 데 사용됩니다. 또한, 도시 급수 프로젝트 및 산업 시스템(예: 석유 및 화학 산업)에서 압력 완화 밸브는 워터 해머 효과를 제거하고 밸브 및 파이프라인의 안전한 작동을 보호하기 위해 일반적으로 사용됩니다.

설치 및 유지 관리

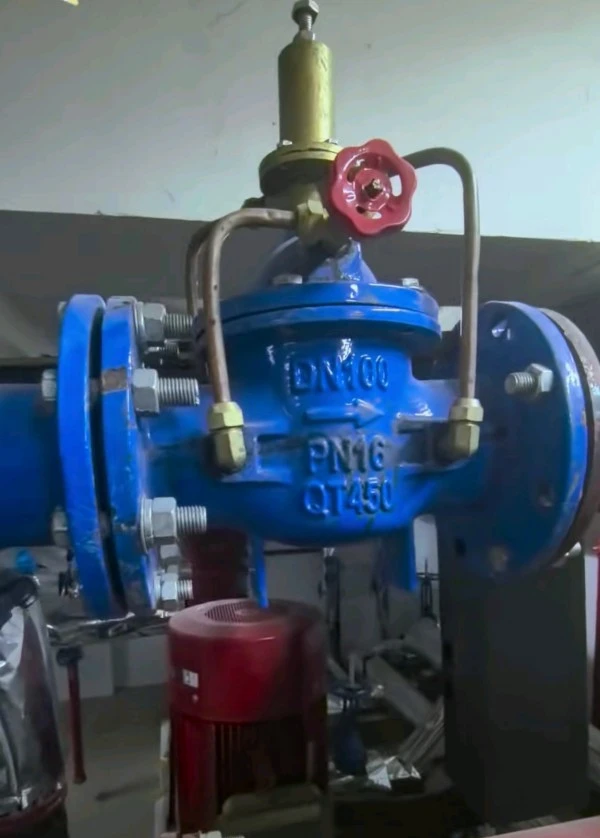

물 공급 밸브를 설치할 때 매체의 흐름 방향에 주의하는 것이 중요합니다. 밸브 본체의 물 흐름 방향 화살표가 파이프라인의 매체 흐름 방향과 일치하는지 확인하십시오. 설치 위치는 일반적으로 일상 관찰, 유지 관리 및 배수가 용이하도록 밸브 커버가 위쪽을 향하도록 수직 설치를 권장합니다. 공칭 직경이 더 큰 밸브(예: DN200 이상)의 경우 일반적으로 수평 설치가 권장됩니다. 밸브의 내부 정밀 부품을 보호하려면 밸브 상류에 필터를 설치하여 불순물이 제어실로 유입되어 밸브 걸림이나 손상을 일으키는 것을 방지해야 합니다. 또한, 밸브 유지보수 또는 수리 시 중단 없이 물 공급이 가능하도록 주배관에 바이패스관 및 밸브를 설치하는 것이 좋습니다.

유지

급수 밸브의 압력 설정은 일반적으로 파일럿 밸브의 조정 나사를 조정하여 이루어집니다. 시계 방향으로 돌리면 작동 압력이 증가하고, 시계 반대 방향으로 돌리면 작동 압력이 감소합니다. 사용 중에 필터가 막혔는지 정기적으로 점검해야 합니다. 제어 회로가 방해받지 않도록 3개월마다 필터 스크린을 청소하는 것이 좋습니다. 작동 중 배수 상태를 6개월마다 점검해야 합니다. 밸브 누출이나 비정상적인 작동이 발견되면 씰이나 다이어프램을 즉시 수리해야 합니다. 또한 밸브 전후의 게이트 밸브를 정기적으로 점검하여 열린 위치에 있는지 확인하여 밸브가 제대로 작동하는지 확인해야 합니다.
