자동 체크 밸브

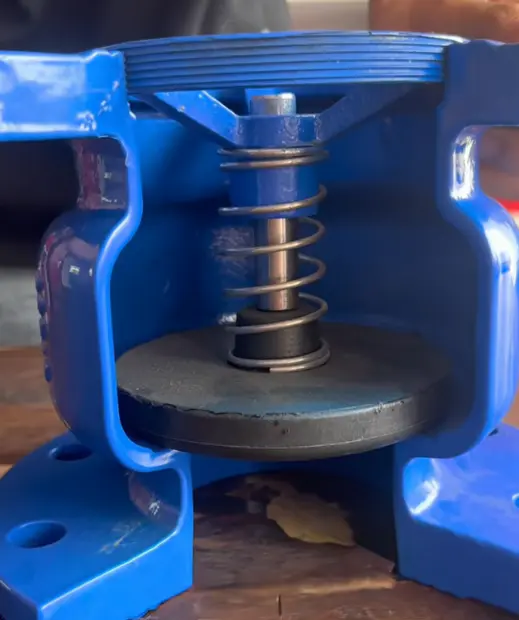

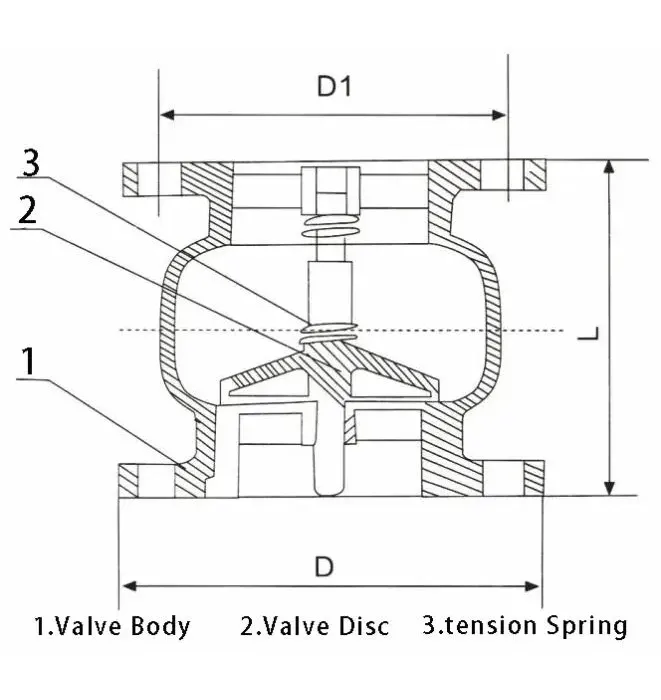

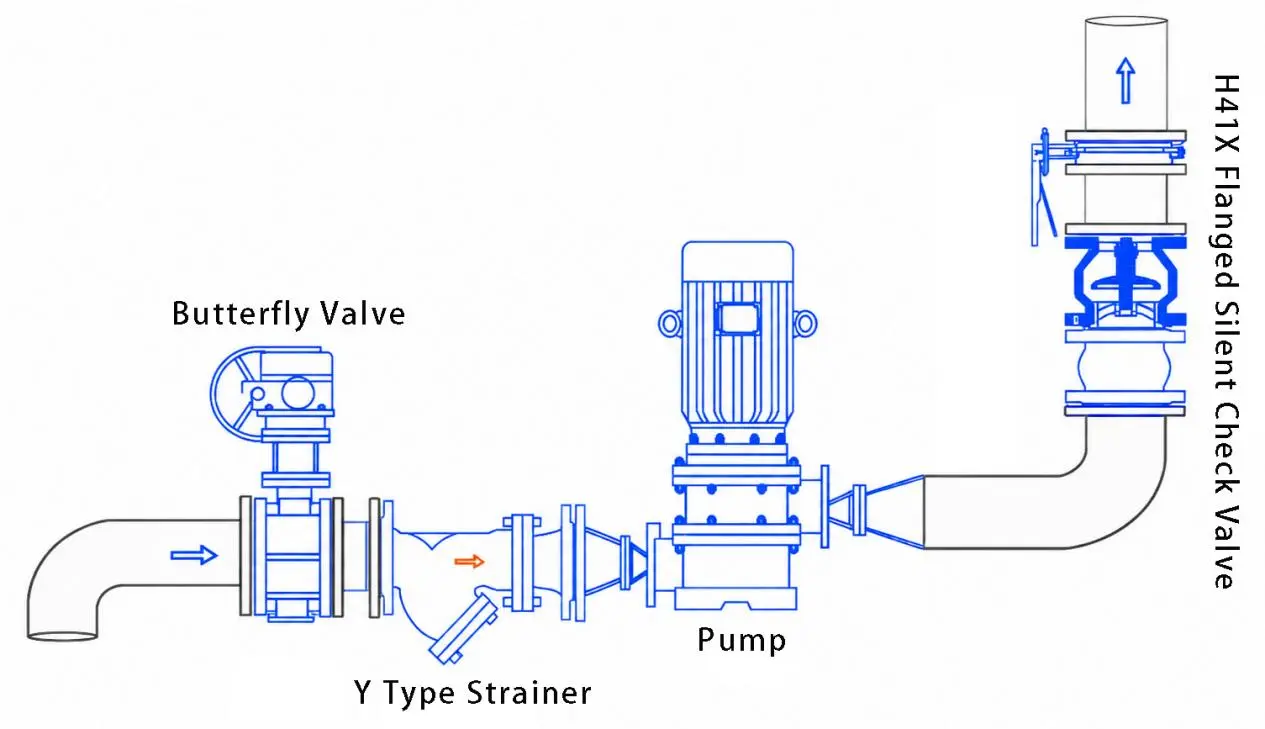

단방향 밸브라고도 알려진 FUXEON® 사일런트 체크 밸브는 리프트형 체크 밸브 범주에 속합니다. 이 제품은 주로 밸브 본체, 밸브 디스크, 밸브 스템, 스프링 및 기타 핵심 구성 요소로 구성된 스프링 재설정 리프트 유형 최적화 구조를 채택합니다. 이는 일반적으로 펌프 출구 파이프라인에 설치되며 압력이 시스템 임계값을 초과하는 물 시스템 및 보조 파이프라인에 적합합니다. 이 제품은 높은 소음과 수격 충격 등 기존 체크 밸브의 단점을 극복한 제품입니다. 짧은 스트로크 폐쇄 설계를 통해 부드럽고 충격 없는 개폐와 조용한 작동을 달성하여 파이프라인 역류 및 장비 반전과 같은 일반적인 작동 문제를 완전히 해결합니다.

기술적인 매개변수:

체크밸브 사일런트는 리프트형 체크밸브로 중앙베어링이 상하로 움직이므로 주로 수직으로 설치됩니다. 이중 가이드 밸브 코어의 경우 수평 설치도 가능합니다. 그러나 대구경 밸브의 경우 밸브 디스크의 무게로 인해 가이드 슬리브가 일방적으로 마모되어 밀봉 효과에 심각한 영향을 미칠 수 있습니다. 따라서 대구경 밸브에는 수직 설치를 권장합니다.

저소음 체크 밸브의 작동 원리는 무엇입니까?

FUXEON® 사일런트 체크 밸브는 중간 압력과 기계적 재설정 구조를 기반으로 완전 자동으로 작동하므로 수동 조작이 필요하지 않습니다. 매체가 앞으로 흐르면 유체 압력이 밸브 디스크를 열어 파이프라인에 물이 정상적으로 흐르도록 합니다. 펌프가 정지하거나 매체가 역류 경향을 보이면 밸브 디스크는 자체 중력, 스프링 복귀력 및 역방향 매체 압력의 결합 작용으로 빠르게 닫혀 매체 역류 채널을 완전히 차단합니다. 이는 펌프와 모터를 역회전 손상으로부터 보호하고 파이프라인 컨테이너의 안전한 압력 완화를 허용하여 전체 유체 시스템의 안정적인 작동을 보장합니다.

핵심 제품 특징:

1. 조용한 작동, 워터햄머 제거

이 제품은 짧은 폐쇄 스트로크 설계를 채택하여 폐쇄 순간에 중간 역류 속도가 매우 낮습니다. 스프링 복귀 과정은 매끄럽고 기계적 충격이 없습니다. 파이프라인의 수격 충격 및 진동 소음을 효과적으로 억제하고 제거하여 부드럽고 조용한 작동을 보장하고 높은 표준 건물 및 산업용 파이프라인의 저소음 작동 요구 사항을 충족합니다.

2. 안정적인 밀봉, 내구성

밸브 디스크는 고무 소프트 씰 구조를 사용하며 씰링 링이 밸브 본체 내에 완전히 내장되어 있어 장기간의 중간 침식으로 인한 씰 손실을 크게 줄입니다. 가이드 샤프트와 가이드 프레임 사이에 비금속 윤활 슬리브가 제공되어 밸브 디스크 개폐가 더 부드럽고 유연해지며 걸림 및 고착 오류가 제거되고 제품 안정성과 서비스 수명이 크게 향상됩니다.

3. 컴팩트한 구조와 유연한 설치

제품의 통합 구조는 컴팩트하고 공간을 거의 차지하지 않아 파이프라인 조립 및 후속 유지 관리가 용이합니다. 밸브 코어는 상하 리프팅 동작 구조를 채택하여 수직 설치를 표준으로 지원합니다. 중소형 직경의 이중 가이드 밸브 코어 모델은 수평 설치를 지원할 수 있습니다. 대구경 밸브(DN200-DN300)의 경우 밸브 디스크 자체 무게로 인해 가이드 슬리브가 일방적으로 마모되는 것을 방지하고 장기적인 밀봉 성능을 보장하기 위해 수직 설치를 권장합니다.

4. 폭넓은 적응성과 강력한 다용성

일반적으로 고층 건물의 물 공급 및 배수 네트워크, 도시 물 공급 및 펌프 배출구에 적합합니다. 간단한 구조 조정을 통해 다양한 파이프라인 조건에 적응하고 민간 및 산업 응용 분야에서 여러 시나리오의 단방향 유체 제어 요구 사항을 충족하는 흡입 풋 밸브로 사용할 수 있습니다.

실제 엔지니어링 적용 사례

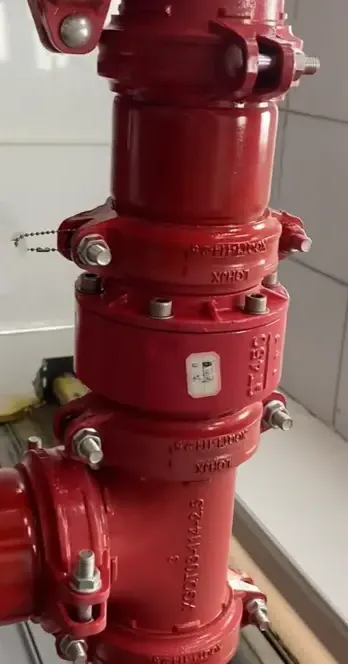

2025년 중국 동부의 고층 주거용 급수 및 배수 개조 프로젝트에서는 지역 사회의 중앙 급수 펌프 출구에 균일하게 설치된 FUXEON® DN150 체크 밸브 자동 유형 배치를 선택했습니다. 업그레이드 전 기존의 스윙체크밸브는 워터펌프 가동 및 정지시 강한 수격현상과 배관소음이 발생해 주민 생활환경에 영향을 미쳤다. 게다가 장비의 고장이 자주 발생하여 유지 관리 비용이 많이 들었습니다.

밸브를 FUXEON® 무음 체크 밸브로 교체한 후 제품의 단행정 무음 폐쇄 구조로 워터해머 및 소음 문제를 완벽하게 해결했습니다. 파이프라인 작동 소음은 주거용 소음 감소 표준을 충족하여 55데시벨 미만으로 감소되었습니다. 소프트 씰 구조는 역류 및 파이프라인 압력 변동을 완전히 제거합니다. 장비는 씰 고장이나 밸브 막힘 없이 12개월 이상 안정적으로 작동해 왔습니다. 워터 펌프 장치 고장률이 90% 감소하여 연간 파이프라인 유지 관리 비용이 30,000위안 이상 절약되었습니다. 이는 주거용 물 공급 시나리오에서 FUXEON® 제품의 안정성, 소음 감소 및 에너지 절약 이점을 완벽하게 보여줍니다.

FAQ

Q1: FUXEON® 자동 체크 밸브를 매일 유지 관리하고 서비스하는 방법은 무엇입니까?

장기간 안정적인 작동을 보장하려면 3개월마다 밸브 흐름 채널과 밀봉 표면에 방청유를 도포하여 먼지와 물 얼룩을 격리하고 녹과 스케일 축적을 방지하는 것이 좋습니다. 한편, 밸브 디스크와 스프링 구조는 분기별로 검사하여 마모, 노후화, 걸림 문제를 확인합니다. 파이프라인 불순물은 정기적으로 청소되어 유연한 밸브 개폐 및 안정적인 밀봉을 보장합니다.

Q2: 수평 및 수직 밸브 설치는 어떤 시나리오에 적합합니까?

FUXEON® 무음 체크 밸브의 최적 설치 방법은 수직 설치로 최고의 작동 안정성을 제공합니다. 소구경 듀얼 가이드 밸브 코어 제품(DN40-DN150)은 수직 공간이 제한된 시나리오에 적합하고 수평 설치를 지원합니다. 대구경 밸브(DN200-DN300)는 밸브 디스크 자체 무게로 인해 가이드 슬리브가 마모되어 씰링이 실패하고 수명이 단축되는 것을 방지하기 위해 수평으로 설치해서는 안 됩니다. 수직 설치는 필수입니다.

Q3: 제품 작동 조건의 제한은 무엇입니까?

이 제품은 최대 작동 온도가 80℃인 수성 매체에만 적합합니다. 기존 상하수도 및 산업용 순환수 시스템에 적합하며 1.0Mpa 및 1.6Mpa의 공칭 압력 조건을 지원합니다. 실제 파이프라인 압력은 정격 매개변수를 초과해서는 안 됩니다. 임시 파이프라인 과압을 위한 보조 시스템에 사용할 수 있지만 고무 씰 구조의 손상을 방지하기 위해 오일, 가스 또는 화학적 부식과 같은 고온, 부식성이 높은 매체에는 적합하지 않습니다.
